レンタル取扱商品
誰もが使える簡単機能
自動整準で簡単設置
電源を入れるだけで本機が自動整準します。面倒なネジ式の整準作業は不要です。
器械設置が簡単
現場の状況に合わせて本機を設置する4種類の方法が選択でき、盛り替え作業を簡単にすることで作業効率が向上します。
既知点設置にはレーザ求心により対応可能です。
コントローラーはAndroid端末
Android端末をコントローラーとして採用。ソフトウェア「TopLayout」はGoogle Playからダウンロードできます。座標データのやり取りにはPCからダウンロードに加え、メールやクラウドも活用できます。現場と事務所がシームレスに接続されます。
高低差のある現場でも活躍
直径260m・最大傾斜角＋55°と土木の杭打ちに十分な作業エリアを確保しています。
明るく見やすいガイドライン
杭打ちラインまでの概略誘導をガイドライトが指示。赤色、緑色の点灯の誘導で簡単に杭打ちライン上に立つことができます。
超高速レスポンスの側設ガイドで精密位置もスパッと決まる
毎秒20回の高速データ更新により自動追尾されたプリズムの動きをリアルタイムに画面へ表示します。
仕様
| 製品名 | LN-150 | |
|---|---|---|
| 測定可変範囲 | 距離 0.9~130m※1 高度角＋55 高度各－30 |
|
| 測定精度 | 測距精度(3.0+2ppm×D)mm※2/測角精度5※3 | |
| 傾斜補正部 | 方式液体式2軸センサー 補正範囲±6 |
|
| 自動追尾部 | 自動追尾可能距離0.9~130m※1 | |
| モーター駆動部 | 駆動範囲360°(水平方向) 最高回転速度60°/秒(10rpm) |
|
| ガイドライト | 光源 発行ダイオード(LED)(赤 628nm/緑524nm) 視認可能範囲 水平8°以上(全幅:7m、距離50mにて) |
|
| レーザー求心部 | 光源レーザーダイオード(クラス2) 波長635nm |
|
| 通信部 | W-LAN 802.11n/b/g対応 通信可能範囲100m※4 | |
| Bluetoothクラス1通信可能範囲130m※5 | ||
| 電源部 | 標準バッテリーBDC72 リチウムイオン電池 連続使用時間(20℃) 約5時間 |
|
| 寸法 | 185(W)×198(D)×322(h)mm | |
| 質量 | 約4Kg(バッテリーを含む) | |
| 使用温度範囲 | 使用温度範囲 -20~50℃(結露しないこと) 保存温度範囲-30~+60℃(結露しないこと) |
|
| 耐環境性 | 防塵・防水性IP65 | |
*1 ATP2/ATP2SII 使用時 測定気象条件：雨天 / 濃霧 / 強い陽炎の発生等、悪天候を除く。
*2 JIS B 7912-4:2006 準拠。D は測定距離、単位は mm。
*3 標準偏差
*4 通信距離 / 速度は使用環境や使用される携帯端末に依存します。
通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。
近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く
*5通信間付近一帯に障害物がなく、電波発信・妨害する施設や車がほとんどない場合で雨天を除く。
なお、接続する Bluetooth 機器の仕様によっては、通信距離が短くなる場合があります。
（PDF 2.6 MB）
Layout Navigator LN-100
1人で誰でも簡単に素早く杭打ちができる！
• 簡単操作で杭打ち、座標取得
• 小型軽量コンパクト設計
《メーカー》 トプコン
《型番》 LN-100
《活用技術・システム》
- 建設ICT
誰もが使える簡単機能
電源を入れるだけで自動整準
電源を入れるだけで本機が自動整準を行います。面倒なネジ式の整準作業は不要です。
機械設置が簡単
現場状況に合わせ任意点に本機を設置する4種類の方法が選択できます。盛り替え作業を簡単にする事で作業効率が向上します。既知点設置にはレーザー求心により対応可能です。
コントローラはAndroid端末
Android端末をコントローラとして採用。
ソフトウエア「TopLayout」はGoogle Playからダウンロードできます。座標データのやり取りにはPCからのダウンロードに加え、メールやクラウドも活用できます。現場と事務所がシームレスに接続されます。
高低差のある土木現場でも活躍
直径200m、高低差±10mが作業エリア。土木の杭打ち作業に十分なエリアを確保しています。
速い杭打ち作業を可能とした4つの機能
① 明るく見やすいガイドライト
測設ラインまでの概略誘導をガイドライトが指示。赤色と緑色の点灯の誘導で簡単に測設ライン上に立つ事ができます。
② 超高速レスポンスの測設ガイドで精密位置もスパッと決まる
20回/秒の高速更新レート。ストレスのない誘導を可能にしました。
③ 両手が使える杭打ちスタイル
Android端末用のホルダを活用すると杭打ち時に両手が使え作業性が大きく向上します。
④ 杭打ち専用のアルゴリズムを採用
杭設置・鋲設置・検測という杭打ち作業の一連の流れに最適なアルゴリズムを採用。プリズムをロストしても自動で再ロック、本体のステータスを気にすることなく必要な時に座標データが得られます。杭打ち効率の良い作業が可能となりました。
仕様
| 機種名 | LN-100 | |
|---|---|---|
| 使用範囲 | 距離 0.9 ～ 100m※1
高度角 ± 25°（0.9 ～ 22m） 高低差 ± 10m（22 ～ 100m） 水平角 360° |
|
| 座標精度※2 | H : 1.5mm @ 50m
V : 3.0mm @ 50m |
|
| 測距測角精度 | 測距精度 ± 3mm / 測角精度 5” | |
| 自動追尾部 | 自動追尾可能距離 0.9 ～ 100m※2
駆動範囲 360°（水平方向）± 25°（鉛直方向） 最高回転速度 60°／秒（10rpm） |
|
| 通信 | W-LAN 802.11 n/b/g 対応
通信可能範囲 100m※3 |
|
| 電源 | 標準バッテリー BDC70 リチウムイオン電池
連続使用時間（20℃） 約 5時間 |
|
| 質量 | 約 4Kg（バッテリーを含む） | |
| 防塵・防水性 | IP65 | |
※1 ATP2/ATP2S 使用時 測定気象条件：雨天/ 濃霧/ 強い陽炎の発生等、悪天候を除く
※2 ATP2/ATP2S 使用時 測定環境条件：雨天/ 濃霧/ 強い陽炎/ 強風等悪天候を除く
※3 通信距離/ 速度には使用環境や使用されるアンドロイドの端末に依存します。通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。
（PDF 2 MB）
楽墨
住宅基礎、地縄・配置・遣り方設置
ひとりで、1台で、誰でも簡単に。
＜メーカー＞ トプコン
＜型番＞
＜活用技術・システム＞ 建設ICT
特徴・機能
対象重機 ： バックホウ
対象工種 ： 地盤改良工
メリット ：
- 区画割り作業の軽減
- 改良作業の効率化
- 安定した改良品質の確保
- 現場の安全性の向上
工法のご紹介
表層・中層の各混合処理工法によって、つぎのようにシステムで管理できる項目が異なります。
- 深度管理は、表層・中層混合処理工法のみ。
- 攪拌回数の管理は、表層混合処理工法のみ。
地盤改良管理システム 表層混合処理工法
| バックホウ混合処理工法に対応 | 土砂・セメント系固化材のバックホウ混合処理工法に対応。 |
| 選べる施工モード | 深度管理と、施工回数管理の2つのモードを現場により使い分けることができます。 |
| 施工記録 | 施工済区画を記録することで作業効率化を図り、帳票として出力が可能です。 |
地盤改良管理システム 中層混合処理工法
| 多くの工法に対応しています。 | ※バックホウベースの施工機械に取り付け可能。 ※2ピースブームの場合はご相談下さい。 |
| 出来形帳票の作成 | 施工位置・深度記録と、深度変位出来形帳票を作成可能。 |
（PDF 2.58 MB）
関連情報
取得データをWebや携帯メールで閲覧
現場事務所でPC上からWebで監視可能。または、携帯電話から注意・警報レベルをメールで確認。
※注意※
1 : 警戒レベルの検知は設置現場の電波状態などによって遅れる場合があります。2 : 警戒レベルの連絡メールは受信者の電波の状態により即時受信できない場合があります。3 : 想定以上雨天、曇天で日照時間が少ないなど、電源確保できず正常に動作しない場合があります。4 : WBGTの測定をする場合は、プログラム容量制限の関係で、水位・だく度の計測はできません。
気象センサー
センサーは、（1）風向風速計、（2）温湿度計、（3）雨量計、（4）水位計、（5）WBGT（熱中症指数）、（6）濁度計、（7）積雪深計…の7つのセンサーの中から最大4つが選択可能です。そのほか、現場や事務所に以上をお知らせする回転灯や、AC電源が用意できない場所にソーラーパネルが設置可能です。
導入実績
（河川改修）
（橋梁解体工事）
（砂防工事）
（川渓流保全）
仕様
| 機種名 | C-WTCK | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 搭載可能センサー | 風向風速 | CYG-5103, CYG-3002 | |||||||||||||||||||||
| 温湿度 | CVS-HMP60 | ||||||||||||||||||||||
| シェルター | CYG-41003 | ||||||||||||||||||||||
| WBGT（黒球温度計） | C-BB-15cm | ||||||||||||||||||||||
| 雨量 | CEM-TBRG, CTKF-1 | ||||||||||||||||||||||
| 水位 | CSTS-ATM, CME-M86 | ||||||||||||||||||||||
| 濁度 | COP-TC-3000 | ||||||||||||||||||||||
| データ計測 | データロガー | シンプルロガー C-CR300 | |||||||||||||||||||||
| メモリー | 30MB | ||||||||||||||||||||||
| 測定サンプリング | 1秒毎 | ||||||||||||||||||||||
| データ保存 | 10分、60分毎 | ||||||||||||||||||||||
| データ回収・モニター | 通常 | 1時間毎（ポーリング） | |||||||||||||||||||||
| 閾値を超えたとき | 警戒値を超えた場合その時点で、コールバック | ||||||||||||||||||||||
| データモニター方法 | Web画面または、携帯画面 | ||||||||||||||||||||||
| データの回収方法 | Web画面より年月を選択してダウンロード（CSV形式、1ヶ月単位） | ||||||||||||||||||||||
| 注意、警戒設定 | 閾値設定 | 各要素2点、H,HH
初期設定（変更可能）
|
|||||||||||||||||||||
| メール送信タイミング | フェイズが変わったとき
通常→注意、注意→警戒、通常→警戒 それ以外に確認用に午前・午後1回ずつ |
||||||||||||||||||||||
| メール送信時間帯 | 8-18時（変更可能） | ||||||||||||||||||||||
| 設定最大宛先数 | 10カ所 | ||||||||||||||||||||||
| 回転警告灯（パトライト） | 回転時間：1分間 | ||||||||||||||||||||||
| 通信キャリア | Docomo | ||||||||||||||||||||||
| データ回収サーバー | CDaCS | ||||||||||||||||||||||
| 電源 | 太陽電池 10W
内蔵蓄電池：7Ah |
||||||||||||||||||||||
| 全体寸法・重量 | 約1800H×1200φmm
約30kg |
||||||||||||||||||||||
| オプション | 現場設置用三脚、監視カメラ | ||||||||||||||||||||||
自動追尾モデルA-Type : PS-103A
PowerTrac×RC-5による新方式EDMでノンプリズムと反射シートに対応
進化したリモートコントロール・X-TRAC8を進化させたPowerTracを採用。プリズムの軌跡と移動速度を解析し未来の位置を予測する高度なアルゴリズムを搭載し、追尾の妨げとなる視通の遮断や、強烈な太陽光といった厳しい環境下での追尾能力を徹底的に強化しました。
- RC-5は幅の広い扇状のサーチ光を照射することで簡単・素早く・確実にプリズム方向へ振り向かせます。
- 万一、追尾中にロストが発生してもRC-5で再捕捉でき、スムーズな観測を行えます。
新方式のノンプリズムEDMを採用
測距光のスポット径が更に小さくなりました。最小限の測距誤差で観測でき、入射角の浅くなるマンホールなどでも確実に測定できます。
- 明るいポインターで視準性が向上しています。
- 高速に測定対象をノンプリズムで測距。プリズム使用時はさらにハイスピードです。
- 新たに反射シートでの測距に対応しました。
- 世界最短*の近距離30cmから高精度なノンプリズム測距が可能です。*2012年6月現在。トプコン社調べ
ワンマンセット内容（GT用）
- FC-250 （ワンマン用コントローラー）
- RC-5 （ワンマン用振り向きリモコン）
※機種により仕様は異なります
ASモデル：PS-103AS
最大20Hzの超高速データ更新レートを実現したマシンコントロールシステム対応版を用意。*一般的なMC用GPSと同等のデータレートにより、スムーズで高精度なマシン制御を可能にします。モニタリングにも活用できます。
*別途HSアップグレードキットが必要です。(A/ASモデル用）
仕様
| タイプ | A-Type 自動追尾モデル | ASモデル | |
|---|---|---|---|
| 機種名 | PS-103A | PS-103AS | |
| プリズム測距 | ピンポール：1km | ||
| ノンプリズム測距 | 白色面:0.3m～1,000m | ||
| 質量 | 7.0kg | 6.9kg | |
| 土木基本出力形式 | SIMA/CSV/GTR/XML | ||
| 測量基本出力形式 | SIMA/CSV/APA | ||
| 耐水耐塵 | IP65（JIS C 0920:2003） | ||
| ワンマン用データ接続 | リモートコントローラーRC-5（Bluetoothのみ対応） | ||
| Bluetoothユニット | Class 1（通信可能距離：600m） | ||
| SS無線 | – | ○ | |
| 国土地理院登録 | 2級Aトータルステーション | ||
RC-5リモートコントロールシステム 主な仕様（自動追尾モデル／ASモデル用オプション）
| 振り向き可能範囲 | 標準モード：2m～100m
遠距離モード：2m～300m |
|
|---|---|---|
| 振り向き時間 | 約15秒 | |
※レンタルで取り扱っている快測ナビは全てAdv版です。
※レンタルは測量機とセットになります。端末のみでのレンタルは行っておりません。
快測ナビ Std 3つの魅力
効率的に現場の位置出し・観測作業ができる、”スマート施工”
計画データの位置出しや出来栄えをリアルタイムに確認できます。取り込んだCAD図面を確認できるため、わかりやすく効率的に作業できます。
LN-100（杭ナビ）の活用で、”ワンマン施工管理”
快測ナビ StdとTOPCON製 LN-100（杭ナビ）との最強コンビで、現場の位置出しや観測作業がワンマンで可能になります。
快測ナビ Adv 6つの魅力
※「快測ナビ Adv」は、「快測ナビ Std」のすべての機能を搭載しています。
面施工・面管理に活用できる”どこでもSurface”
i-Constructionの3次元設計データと路線データを活用し、
リアルタイムに観測位置と設計面との標高較差・水平較差・垂直較差を確認できます。
快測ナビ Std版／Adv版 製品比較表
| 機能 | Std | Adv | |
|---|---|---|---|
| 測設 | ○ | ○ | |
| 観測 （放射・横断放射・ライン・レベル） | ○ | ○ | |
| CAD図面 | ○ | ○ | |
| CADビュー | ○ | ○ | |
| どこでもナビ | ○ | ○ | |
| どこでもSurface | × | ○ | |
| TS出来形対応 （どこでも出来形・計測・検査） | × | ○ | |
快測ナビ 動作環境
| OS | Android 5.1.1~11.0 | |
|---|---|---|
| プロセッサー | ARMベースのプロセッサー
※Intel社製 は未対応 |
|
| RAM | 2GB以上を推奨 | |
| 動作保証端末 | パナソニック 5インチタフパッド［FZ-X1］（OS=Android）
※上記以外の端末による動作保証はいたしかねます。 |
|
| 接続可能なTS機器/GNSS機器 | ■TOPCON製
LN-100 DSシリーズ PSシリーズ PS+RC-5（リモートキャッチャー） DS-200i ※1 DS-200i+RC-5（リモートキャッチャー）※1 GT GT+RC-5（リモートキャッチャー） ■SOKKIA製 DXシリーズ SXシリーズ SRXシリーズ SX+RC-PR5（リモートキャッチャー） SRX+RC-PR4（リモートキャッチャー） DX-200i ※1 DX-200i+RC-PR5（リモートキャッチャー）※1 iX iX+RC-PR5（リモートキャッチャー） ■Leica製 ※2 Leica Viva TS16 ※1 Leica Viva TS15 ※1 Leica Nova MS60 ※1 ※1 測量機に搭載されているデジタルカメラの画像情報は、「快測ナビ」では使用できません。 ※2 GeoCom通信に対応したモータードライブ機であれば通信可能。機種名が明記されていない機器については、無償評価版にて通信可能かどうかご確認の上、ご利用ください。マニュアル機は未対応です。 |
|
概要
・現地モニター表示
文字高120mm 高輝度LEDで昼間もくっきり表示。
・WEB表示
騒音・振動統計値をWebで表示。SDカードは気にせず通信で自動データ回収。
グラフや数値で状況確認・日報印刷。
・データ転送
クラウドへ自動データ転送。データをWeb上からダウンロードﾞ可能。
・警報ランプ
閾値設定により警報ランプを点灯。
・警報メール
閾値設定により警報メール発報。
・取付
単管パイプとAC電源で即スタート。
・ステンレス箱
ステンレス箱なので、堅牢丈夫長持ち。
・騒音、振動計を自動再設定
工事現場にありがちな、供給電源の停止などがあっても、
電源再投入時に騒音・振動機器を自動再設定します。
取得データをWebや携帯メールで閲覧
現場事務所でWeb上からWebで監視可能。または、携帯電話から注意・警報レベルをメールで確認。
Web表示画面
警戒メール（注意レベル）
仕様
| 機種名 | C-WTCK-NV | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 騒音計・振動計仕様 | 騒音計 | 型式：NL-42 測定周波数範囲：20～8000Hz | |||||||||
| 振動計 | 型式：VM-55 測定周波数範囲：1～80Hz | ||||||||||
| 騒音・振動記録統計要素（変更可能） | 騒音 | LAeq, LAmax LA05, LA50, LA95 | |||||||||
| 振動 | Leq,Lmax, L10, L50, L90 | ||||||||||
| 表示盤仕様 | LED表示 | 文字高120mm 2列屋外仕様高輝度LED | |||||||||
| 電源 | AC100V | ||||||||||
| 表示盤寸法・重量 | 約600H×520W×200Dmm 約20kg | ||||||||||
| データ計測 | データロガー | マイクロロガー C-CR1000X | |||||||||
| メモリー | 4MB | ||||||||||
| 測定サンプリング | 騒音振動は1分統計値 | ||||||||||
| データ保存 | 1分 | ||||||||||
| データ回収・モニター | 通常 | 5分更新 | |||||||||
| 閾値を超えたとき | 警戒値を超えた場合その時点で、コールバック | ||||||||||
| データモニター方法 | Web画面または、携帯画面 | ||||||||||
| データの回収方法 | Web画面より年月を選択してダウンロード（CSV形式、1ヶ月単位） | ||||||||||
| 注意、警戒設定 | 閾値設定 | 初期設定（変更可能）
|
|||||||||
| メール送信タイミング | フェイズが変わったとき
通常→注意、注意→警戒、通常→警戒 それ以外に確認用に午前・午後1回ずつ |
||||||||||
| メール送信時間帯 | 8-18時（変更可能） | ||||||||||
| 設定最大宛先数 | 10カ所 | ||||||||||
| 回転警告灯（パトライト） | 回転時間：1分間 | ||||||||||
| 通信キャリア | Docomo | ||||||||||
| データ回収サーバー | CDaCS | ||||||||||
特長・機能
| 高速画像通信 FOMAユビキタスデータ通信モジュール内蔵により高速画像通信を実現いたします。 | タイマによる画像送信 スケジュールタイマ機能により、一定間隔の自動撮影が可能です。 |
| 独立電源一体化 小型のソーラーパネル、バッテリーで駆動する省エネ設計の独立電源です。 | 最新の情報取得 お客様のパソコン、携帯電話からいつでもどこでも、最新の情報が確認可能です。 |
| 警報通信 センサアラームなどの警報命令も合わせて送信可能です。 |
仕様
| カメラ | ||||
|---|---|---|---|---|
| 画質 |
HD画質：1280×720画素 VGA画質：640×460画素(選択式) |
|||
| 画角 | 水平画角40°～90° | |||
| 旋回機能 | 無(固定式) | |||
| ズーム機能 | 有(バリフォーカルレンズ) | |||
| 最低被写体照度 | 0.02ルクス(昼間カラー撮影) | |||
| 通信方式 | LTE | |||
| 対応キャリア | NTT docomo | |||
| 出力画質 | JPEG | |||
| 画像記録機能 | MicroSDカードへの静止画記録機能(オプション) | |||
| 内臓バッテリー |
ニッケル水素電池 9.6V11Ah(カメラハウジングに内蔵) オプション：大容量バッテリー(外付け収納ボックス) |
|||
| 結露対策 | 調湿シートをカメラハウジングに実装 | |||
| 防塵防水性能 | IP66 相当 | |||
| 動作温度範囲 | -20℃～+40℃ | |||
| 外形寸法 | W157mm×H131mm×D460mm(突起部、取付金具除く) | |||
| 重量 | 約6.2kg(取付金具除く) | |||
| ソーラーパネル | ||||
| 公称出力 | 10W オプション：大容量ソーラー(15W、20W) | |||
| 外形寸法 | W240mm×H510mm×D18mm(突起部、取付金具除く) | |||
| 重量 | 約1.6kg(取付金具除く) | |||
※別途GNSS固定局またはVRS通信が必要となります。
※深度の記録は従来管理となります。
※取付け可能重機に関してはお問い合わせください。
システムの主な機能
- 現場での位置出し不要
計画データを重機に搭載することで、施工前の位置出し作業を軽減します。 - 施工位置のリアルタイムガイダンス
数値及び可視化されたガイダンス画面により、施工位置・リーダの傾斜度を直感的に誘導します。 - 施工記録を簡単出力
出来形図と杭芯位置の管理表を出力することで、施工の進捗管理に活用できます。
岩崎では、本システムの重機への取り付け、調整などの運用をサポートし、お客様に新たな価値をご提案、ご提供いたします。
（PDF 729 KB）
関連情報

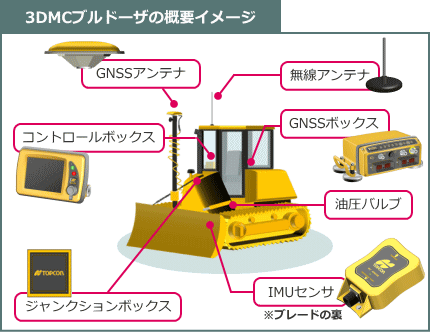

対象重機 ： ブルドーザ、グレーダー
対象工種 ： 盛土撒き出し、路床仕上げ
メリット ：
- 丁張りの削減
- 均一した品質の確保
- 施工スピードアップ
- GNSS測位、TS測位に対応
画面表示
重機の位置、設計データ、現在のブレードの高さ（L・R）、設計値までの高低差、ブレードの勾配などが表示されます。
排土板が目標高さに自動制御されるので、オペレータの操作は前進後退のみです。
画面上の矢印を直接タッチすることで、オペレータがその場で切盛量を簡単に設定することもできます。
関連情報
対象重機 ： バックホウ
対象工種 ： 法面整形
メリット ：
- 丁張りの削減
- 不可視箇所の施工品質向上
- 安全管理
画面表示
計画の高さまであと何cm削ればよいかをキャビン内のディスプレイにガイダンス表示します。操作は手動です。
