3D Laser Scanner GLS-2200
正確な3D点群データで高精度面管理を実現
・器械点・後視点法/後方交会法プログラミング搭載
・360°プリズムにも対応する長距離ターゲットスキャン
・面精度が1mm(σ)に向上
・HDR撮影でくっきり3D点群生成
・リモートコントロール対応
・敏速サポート可能な純国産レーザースキャナー
- 《メーカー》
- トプコン
- 《型番》
- GLS-2200（ロングタイプ）
- 《活用技術・システム》
- 3次元計測
特徴・機能
長距離ターゲットスキャン
200m先でもターゲットスキャンが可能です。広域現場でも、ターゲット移動の回数が格段に減り、作業量が大幅に減少します。
360°プリズムに対応
器械点移動の際にプリズムの向きを変更することなく、すぐに測定開始。計測時間の高速化を実現します。
簡単で高精度 器械点・後視点法/後方交会法プログラム搭載
トータルステーションで馴染みのある器械点・後視点法、および、後方交会法をレーザースキャナーでサポート。測量機器メーカーならではの測量方式レジストレーションを多数搭載しています。標準プログラムを使用すれば、計測時にレジストレーションを行うため、ソフト側の作業時間が大幅に短縮されます。
点群品質の向上
面精度は1mm*に向上
反射率の低い暗色の路面にも強く、1mmの面精度を確保。I-Constructionにおける舗装工の出来形計測に対応します。
＊標準偏差(1σ)1mm。MAGNET Collageで解析した場合。
HDR*撮影によるくっきり3D点群データ生成
通常画像を使用して色付けされた3D点群データは日陰は黒つぶれしたり日向が白飛びしますが、HDR画像を使用すれば、より自然でリアルな3D点群データを生成します。
＊High Dynamic Rangeの略。一度に何段階かの露出の異なる画像を撮影し、肉眼に近い自然な画像を生成する技術です。

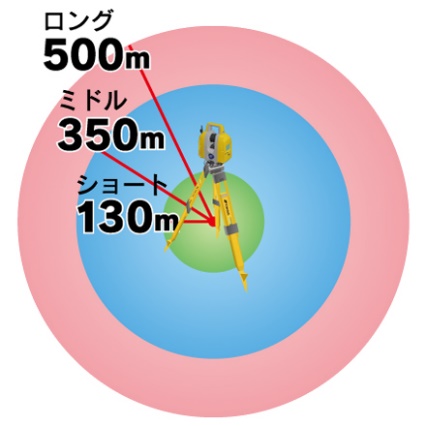

測位レンジによって選べる3つのラインナップ
設備やインテリアなどの短距離から土木現場の現況作業や大型構造物まで、用途に応じて3種類からお選びいただけます。
8種類の測定スキャンモードを搭載
現場状況や要求精度に合わせて、「詳細」「高速」「低出力」「標準」「近距離」「近距離(高出力)」「路面」「路面(高出力)」のスキャンモードを搭載し、様々な軽装シーンでご利用いただけます。
路面モード搭載
反射率の低い暗色の路面でも、舗装面計測用の「路面」モードを使用することで測定が行えます。新設のアスファルト舗装面の測定には、「路面(高出力)」モードが適応。I-Constructionにおける舗装工の出来形計測に対応します。
簡単操作のオンボードコントローラー
ワンボタンでスキャンが開始できる簡単ソフトウェア。グラフィック表示で、操作性の良いコントローラーです。
リモートコントロール対応
Android™端末から無線LANによるリモートコントロールが可能です。GLS-2200を高所や危険な場所に設置する場合など、本体タッチパネルを操作できない状況でも端末側で操作が行えます。
広角・挟角カメラ
広角170°/5M ピクセルカメラと、同軸で挟角8.9°/5Mピクセルカメラを搭載。広角カメラは、超高速で全周画の取得を可能としました。
2軸傾斜補正で確実にレジストレーション
トータルステーションと同等仕様である2軸傾斜補正搭載。(範囲±6’)後処理ソフトMAGNET Collageで複数のスキャンデータを確実にレジストレーションし正確な点群合成をサポートします。
MAGNET Collageがつなぐ、シームレスな現場の3D化
MAGNET Collageは、観測からデータ処理・加工・出力、そして点群合成までを実現する3D点群処理ソフトウェアです。短時間で3次元点群モデルを作成することが可能です。
仕様
| 機種名 | GLS-2200 | |
|---|---|---|
| タイプ | ロング | |
| 測定距離 | 詳細モード(反射強度90%) | 100m |
| 高速モード(反射強度90%) | 210m | |
| 低出力モード(反射強度90%) | 210m | |
| 標準モード(反射強度90%) | 500m | |
| 近距離モード(反射強度9%) | 40m | |
| スキャニング部 | ||||||
|---|---|---|---|---|---|---|
| 測定モード | 詳細モード | 高速モード | 低出力モード | 標準モード | 近距離モード 路面モード |
近距離 (高出力) モード 路面(高出力モード) |
| スキャンスピード | 最大120,000点/秒 | 最大120,000点/秒 | 最大48,000点/秒 | 最大60,000点/秒 | 最大120,000点/秒 | 最大60,000点/秒 |
| レーザークラス | Class 3R | Class1 | Class 3R | |||
| レーザー | 1064nm | |||||
| スキャン密度(分解能) | ||||||
| スポットサイズ(FWHM) | φ≦ 4mm | φ≦ 11mm | ||||
| 1 ～ 20m | 1 ～ 150m | |||||
| 点間隔 | 最少3.1㎜（10m 時） | |||||
| 最大点数 | V：15,202 点/ライン（270°） H：20,268 点/ライン（360°） | |||||
| 測定範囲 | V：270°/H：360° | |||||
| 角度精度 | V:6”/H:6” | |||||
| 距離精度 | 3.1㎜（σ） | 3.1㎜（σ） | 3.7㎜（σ） | 3.1㎜（σ） | 3.1㎜（σ） | |
| 1 ～ 90m 時 | 1 ～ 110m 時 | 1 ～ 110m 時 | 1 ～ 150m 時 | 1 ～ 40m 時 | ||
| 面精度 | 1.0㎜（σ） | |||||
| 1 ～ 90m 時 | 1 ～ 110m 時 | 1 ～ 110m 時 | 1 ～ 150m 時 | 1 ～ 40m 時 | ||
| 器械高測定機能 | ||||||
| 測定範囲 | 0.3 ～ 2.0m | |||||
| 測定精度 | 3.0㎜（専用ターゲット使用時） | |||||
| カメラ部 | ||||||
| 画角 | 広角：対角 170° | |||||
| 狭角：8.9°x 11.9 | ||||||
| 角度補正装置 | ||||||
| 形式 | 液体式(2軸) | |||||
| 補正範囲 | ± 6’ | |||||
| 表示部 | ||||||
| 形式 | TFT-LCD 3.5型 VGA タッチパネル付き | |||||
| その他 | ||||||
| レーザー求心 | ビーム径 1㎜φ（1m）/4㎜φ（1.5m） | |||||
| 画像求心 | 合焦距離 1m | |||||
| インターフェース | ||||||
| カードスロット | SDカード(SDHC Class6以上、32GB以下) | |||||
| 無線LAN通信 | ||||||
| 通信距離 | 半径5m以内 | |||||
| 無線通信規格 | IEEE802.11g/n | |||||
| 電源部 | ||||||
| 内部バッテリー（BDC70） | ||||||
| 容量 | 5240mAh/1 個 × 4 個 (2 直2 並で使用) | |||||
| 作動時間 | 2.5 時間（4 個フルチャージ） | |||||
| 外観 | ||||||
| 寸法 | 228（D）× 293 (W) × 412 (H) mm （ハンドル、基盤含む） | |||||
| 機械高 | 226mm (基盤取り付け面からミラー回転中心まで) | |||||
| 質量 | 10kg (基盤、バッテリーを含む) | |||||
| 使用環境 | ||||||
| 動作温度範囲 | -5 ～＋ 45℃ | |||||
| 保存温度範囲 | -20 ～＋ 60℃ | |||||
| 防塵防水性能 | IP54 | |||||
（PDF 3 MB）
