仕様
| 機種名 | HiPer HR | |
|---|---|---|
| タイプ | GGBTM (デジタル無線内蔵タイプ) |
|
| チャンネル数 | 452ch | |
| GPS L1 | ○ | |
| GPS L2 | ○ | |
| GLONASS L1 | ○ | |
| GLONASS L2 | ○ | |
| Bluetooth | ○ | |
| 内蔵無線モデム | ○ | |
| GPS | L1 C/A、L1C、L1P（Y）、L2P（Y）、L2C、L5 | |
| GLONASS | L1 C/A、L1P、L2C/A、L2P | |
| QZSS | L1 C/A、L1C、L2C、L5 | |
| BeiDou | B1、B2、B3 | |
| 精度 (D:測定距離) ※1※2 |
スタティック （短縮スタティック含む） |
水平 ±(3mm+0.3ppm×D) m.s.e. 垂直 ±(5mm+0.5ppm×D) m.s.e. |
| リアルタイムキネマティック | 水平 ±(5mm+0.5ppm×D)m.s.e. 垂直 ±(10mm+0.8ppm×D)m.s.e. |
|
| データ更新間隔 | 10Hz（標準） 20Hz（オプション） | |
| RTKデータフォーマット | TPS、RTCMSC104(Ver.2.x、3.x) CMR2/CMR+ | |
| NMEA出力フォーマット | NMEA0183 (Ver.2.x、3.x、4.x) |
|
| メモリー | 8GB 内蔵 | |
| 入出力ポート | RS32C×１、USB×１、電源×１ | |
| インターフェース | シリアル | 1ポート：ODU |
| USB | MicroUSB ホスト/デバイス/仮想シリアル | |
| Wi-Fi | IEEE 802.11 b,g,n クライアント/アクセスポイント | |
| Bluetooth | Class1 | |
| セルラー | HSPA+/CDMA | |
| 防塵・防水保護等級 | JIS C 0920 保護等級 IP67 | |
| 湿度 | 100％ | |
| 振動 | MIL-STD 810G -514.6 –Cat24 適合 MIL-STD 810G 516.6 適合 |
|
| 使用温度範囲 | -20～50℃（非充電中）/0～45℃（充電中） | |
| 寸法 | 115（W）×115(D)×132（H）mm | |
| 質量 | 1.14kg（バッテリー含む） | |
| バッテリー | 内蔵および着脱式外部バッテリー | |
| 使用時間 内蔵および着脱式外部バッテリー使用時 | 約4.5時間（デジタル簡易無線受信時）/約4時間（デジタル簡易無線500mW送信時） | |
| 外部電源入力 | DC9～28V | |
| 無線モデム | 無線装置の種類 | デジタル簡易無線 |
| 使用周波数/チャンネル | 351.20000MHz～351.38125MHz | |
| 空中線電力（送信出力） | 500mW/200mW/100mWの3段階切り替え | |
| 伝送速度 | 4800bps | |
| データ送信バッファ容量 | 512バイト/1024バイト選択可能 | |
特徴・機能
空撮画像から高精度3 次元点群モデルを自動で生成します。
リモート完全対応
ウェブブラウザのみで解析作業、データ閲覧作業が行えるので、解析用の高スペックマシンは不要です。
また、複数の端末から同一の画面が共有できるので、部門間での測量データの共有が容易に行え、リモートワークに最適です。
超高速な画像解析処理
クラウド上での高精度マシンを用いた並列化処理により写真測量処理の超高速化を実現しております。
点群表示・不要物除去機能
独自点群処理により、標準スペックPC のウェブブラウザ上に大規模点群を表示可能です。また、重機や建物等の大きな不要物を除去できます。
基準点測量計算にも対応
エアロボマーカーのログデータから基準点測量に必要な一連の３次元網平均計算を自動で処理し、公共測量作業規定準則をみたす帳票郡を自動で生成します。
仕様
| 機種名 | AS-GM01 | ||
|---|---|---|---|
| 外寸 | Φ350mm×37mm | ||
| 質量 | 0.474kg（内部電源を含む） | ||
| 耐水耐塵 | 保護等級IP65 | ||
| 動作温度 | -10℃〜+50℃ | ||
| 使用電源 | ニッケル水素電池 1980mAh | ||
| 動作時間 | 連続6～7時間 | ||
| 受信方式 | GPS/QZSS L1 C/A、GLONASS L10F | ||
| スタティック測位精度 | H:10mm+1ppm×D RMS、V:10mm+2ppm×D RMS |
クラウドプラン
| プラン名 |
|---|
| 測位処理(1回)プラン |
| 測位処理(1回)＋写真測量(1回)プラン |
※測位処理のみの場合ですと写真解析は行えません。
※回数はミッション(現場)で計算を行った場合1カウントになります。
同一ミッションで計算を行った場合はカウントに含まれません。
※金額については別途お問い合わせください。
関連アプリ
エアロボマーカーナビ
※IOS のみ対応となっております。
ご使用の際は別途お客様各自でIOS 端末をご用意のうえ、アプリをインストールしてお使いいただけます。
特徴・機能
マーカー位置を地図表示
現場にて受信電波状態をリアルタイムに確認
GPS電波状態表示
GPS電波状態の詳細表示
ハイブリッド測位技術搭載
LEGACY-E+、GB-3はGPSとGLONASSを受信できるハイブリッド測位技術を搭載しています。GPSとGLONASSを併用することにより活用できる衛星が増加します。
それにより、安定した精度と上空視界の悪い場所でも測位が可能となり、稼働時間が拡大され生産性の向上に繋がります。
LEGACY-E+を利用した転圧システム構成
LEGACY-E+、GB-3は様々なセンサーとしても幅広く活用されます。極限にまで必要な機能に絞り込んだコンパクトなボディは様々な移動体への搭載を可能としました。特に最近注目されているIT土木施工においては転圧管理システムとして多くの振動ローラーに搭載されています。
仕様
| 機種名 | LEGACY-E+ | GB-3 | |
|---|---|---|---|
| タイプ | GGD | GGD | |
| チャンネル数 | 40ch | 72ch | |
| GPS L1 | ○ | ○ | |
| GPS L2 | ○ | ○ | |
| GLONASS L1 | ○ | ○ | |
| GLONASS L2 | ○ | ○ | |
| GPS | L1搬送波：1575.42MHz
L2搬送波：1227.6MHz C/A コード：1.023Mbps Pコード：10.23Mbps |
L1搬送波：1575.42MHz
L2搬送波：1227.6MHz C/A コード：1.023Mbps Pコード：10.23Mbps L2C：0.5115MBPS |
|
| GLONASS | L1搬送波：1602+(J×0.5625)MHz
L2搬送波：1246+(J×0.4375)MHz J＝1～24（チャンネル番号に相当） C/Aコード：511Kbps Pコード：5.11Mbps |
L1搬送波：1602+(J×0.5625)MHz
L2搬送波：1246+(J×0.4375)MHz J＝-7～7（チャンネル番号に相当） C/Aコード：511Kbps Pコード：5.11Mbps |
|
| 精度 | スタティック
（スタティック、短縮スタティック） |
水平 ±3mm+0.5ppm
垂直 ±3mm+0.5ppm |
水平 ±(3mm+0.5ppm)m.s.e
垂直 ±(5mm+0.5ppm)m.s.e |
| キネマティック
リアルタイムキネマティック |
水平 ±10mm+1ppm
垂直 ±15mm+1ppm |
水平 ±(10mm+1ppm)m.s.e
垂直 ±(15mm+1ppm)m.s.e |
|
| データ更新間隔 | オプション（1～20Hz） | 10Hz（標準）、20Hz（オプション） | |
| RTKデータフォーマット | RTCM SC104（Ver.2, 2.3, 3.0）CMR2/CMR+ | RTCM（Ver.2.1, 2.2, 2.3, 3.0）CMR/CMR+/TPS | |
| NMEA出力フォーマット | NMEA 0183（Ver.2.1, 2.2, 2.3, 3.0） | NMEA（Ver.2.2, 2.3, 3.0） | |
| NMEAサポートメッセージ | GGA,GLL,GNS,GRS,GSA,GST,GSV,
HDT,RMC,VTG,ZDA |
GGA,GLL,GNS,GRS,GSA,GST,GSV,
HDT,RMC,VTG,ZDA,GMP,ROT |
|
| 入出力ポート | RS-232C×3 | 2 | |
| 外部アンテナポート | TNC×1 | ||
| アンテナ | PGA-1（コネクタ：TNC） | PG-A1/G3-A1* | |
| 外部電源ポート | 外部電源ポート×2 | 3 | |
| 寸法 | D240×W110×H35mm | ||
| 質量 | 0.66kg | 約0.6kg | |
| 入力電源 | DC 4.75～28V | DC 6.0～28V | |
| 消費電力 | 2.7W（最大3.3W） | 3.8W（アンテナ接続時） | |
| 動作温度 | -20℃ ～ +55℃ | -40℃ ～ +75℃ | |
| 保存温度 | -30℃ ～ +60℃ | -40℃ ～ +75℃ | |
| 耐水性及び耐じん性 | JIS C0920 保護等級IP66（耐じん形,耐水形）に準拠 | ||
* L5帯を受信するためには、別途L5オプションの他にG3-A1アンテナが必要となります。

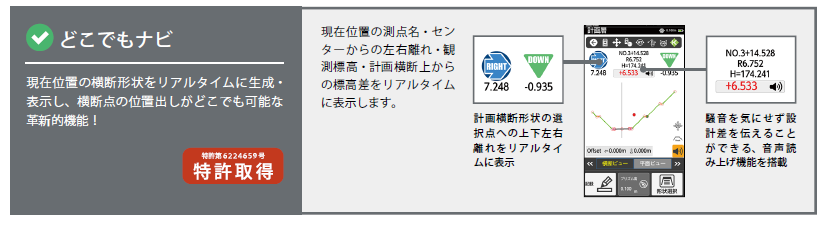

特長・機能
自動追尾トータルステーション、GNSS受信機であれば、リアルタイムに現在の位置と設計データが表示されるため、誘導することなく観測している数値を見ながら対象とするポイントへの移動が可能です。また、自動追尾トータルステーションの場合、マップ画面上で求めたいポイントを長押しすることで、器械をその方向へ旋回させることができます。任意の方向に“ポン”と振り向かせることができるため、作業時間の大幅な短縮が図れます。
データコレクタ FC-600
・Android™ OS採用
・雨でも快適、ウェットモード搭載
・抜群の耐環境性能IP68/MIL-STD810G
・長時間バッテリー連続使用時間20時間
・大容量メモリ16GBフラッシュメモリ
・使用温度範囲-30~60℃
- 《メーカー》
- トプコン
- 《型番》
- FC-600
仕様
| 項目 | 仕様 |
|---|---|
| 機種名 | FC-600 |
| ▶ ハードウェア | |
| OS | Android 7.1 AOSP by Google |
| CPU | 1.2GHz クアッドコア ARM Cortex A9 i.MX6 |
| メモリ | 2GB RAM／Flash Memory 16GB |
| ディスプレイ | 4.3インチ（109mm）カラーWVGA LCD TFT、800×480ピクセル、静電容量タッチ、LCDバックライト |
| キーボード | 数値キーパッド、モディファイヤ機能、プログラム可能キーLED、バックライト、スクリーンキーボードオプション |
| ▶ インターフェース | |
| 外部接続 | マイクロSD/SDXCスロット、RS-232C 9ピンD-subコネクター、USBホスト（Type-A）、USBクライアント（microB）、3.5mmオーディオジャック |
| ワイヤレス | Bluetooth 4.2 BR/EDR/BLE（Class1.5、動作範囲30m以上）、Wi-Fi 802.11b/g/n（2.4GHz） |
| ▶ 物理仕様 | |
| 寸法 | 91（W）×184（L）×38（D）mm |
| 質量 | 590g（バッテリー含む） |
| バッテリー | リチウムイオン充電池 3.6VDC 12000mAh（43.2Wh）、使用時間：最長20時間、充電時間：4〜5時間 |
| ▶ 環境性能 | |
| 使用温度範囲 | -30℃～+60℃（Bluetooth動作温度：-20℃～+50℃） |
| 耐衝撃性 | 約1.5mの高さからコンクリートへの複数回落下に耐久 |
| 防水防塵 | IP68 |
特徴・機能
・Bluetooth対応(Bluetooth4.1)
・スマホ/タブレットでモニタリング・データ吸い上げ
・データはクラウドへ(無償クラウドサービス)
| 機種名 | TR42 | ||||||
|---|---|---|---|---|---|---|---|
| 測定チャンネル | 温度1ch センサ外付 | ||||||
| センサ | サーミスタ | ||||||
| 測定範囲 | -60～155℃ | ||||||
| 精度 | 平均±0.3℃[at-20～80℃] 平均±0.5℃[at -40～-20℃][at 80～110℃] 平均±1.0℃[at -60～-40℃][at 110～155℃] |
||||||
| 測定分解能 | 0.1℃ | ||||||
| 応答性 | 熱時定数:空気中約30秒 攪拌水中約4秒 90%応答:空気中約80秒 攪拌水中約7秒 |
||||||
| データ記録容量 | 16,000個 | ||||||
| 記録間隔 | 1, 2, 5, 10, 15, 20, 30 秒 1, 2, 5, 10, 15, 20, 30, 60 分 の 15 通り | ||||||
| 記録モード |
エンドレス(記録容量がいっぱいになると先頭のデータに上書きして記録) ワンタイム(記録容量がいっぱいになると記録を停止) |
||||||
| 液晶表示 | 測定値、記録状態、電池寿命警告、その他 | ||||||
| 通信インターフェース | Bluetooth4.1(Bluetooth Low energy) | ||||||
| 電源 | リチウム電池LS14250(*1)×1 | ||||||
| 電池寿命(*2) | 約1ヶ月(*3)~1年半(*4) | ||||||
| 本体寸法 | 62(H)×47(W)×19(D)mm(突起物、センサ含まず) | ||||||
| 本体質量 | 約45g | ||||||
| 本体動作環境 | 温度-40~80℃(無線通信時-25~80℃) | ||||||
| 防水性能 | IP64 防まつ形、生活防水(*5) | ||||||
| データ収集 | スマートフォン、タブレット | ||||||
| ソフトウェア | ThermoREC、ThermoStorage TR4Report | ||||||
*1 付属のリチウム電池 (LS14250) は市販されていません。交換にはオプションのTR-00P2 (TR41/42用) またはTR-00P3 (TR45用) をお求めください。CR2でも代用可能ですが、使用温度範囲0～60℃、振動が少ない場所で使用してください。また、低温環境では電池寿命警告機能は正常に動作しない場合があります。
*2 電池寿命は周辺温度、記録間隔、アプリ使用状況、電池性能などにより異なります。本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。
*3 記録間隔１秒、常時グラフ表示した場合の目安です。
*4 記録間隔10 秒以上、１日３分以内でグラフ表示した場合の目安です。
*5 センサを接続した状態の防水性能です。
上記仕様は予告なく変更することがあります。
カタログをダウンロード
（PDF 264KB）
特長・機能
直射日光の下でも見やすい
高解像度ディスプレイ搭載
FC-500は、太陽光の下でも見やすい高解像度・ワイド画面WVGAのディスプレイを採用しています。
屋外での視認性を確保し、スムーズに作業が行えます。
優れた耐環境性能
IP68とMIL-STD-810G規格に準拠
FC-500は過酷な現場環境に耐えうるよう設計された、堅牢性の高い製品です。
耐環境性能は保護等級IP68に適合し、防塵防水共に最高ランクを実現しています。
さらに米国軍用規格MIL-STD-810Gによる耐衝撃、振動、高温、高湿といった試験にもクリアしており、現場を選ばず威力を発揮します。
豊富なアプリケーション
MAGNET Field／監督さん．V（FC-500）／監督さん．V+GNSSオプション／Pocket-3D／GNSS統合観測（FC-500）／RTK移動局観測（FC-500）
高性能CPU 1GHz プロセッサ搭載
高速1GHzのプロセッサーと512MBのRAM、8GBのフラッシュストレージを搭載し、快適操作を実現しています。
ストレージは、マイクロSDHCカードを使用することで、40GBまで増量する事が可能です。
*32GBのマイクロSDHCカード使用した場合。
※FC-250の取り扱いも行っております。それぞれに台数に限りがございます。
仕様
| 機種名 | FC-500 | ||||||
|---|---|---|---|---|---|---|---|
| モデル | Standardモデル | ||||||
| CPU | 1GHz ARM Cortex A8 i.MX53 | ||||||
| OS | Microsoft Windows Embedded Handheld 6.5 | ||||||
| メモリ | DDR2 RAM 512MB、Flash Memory 8GB | ||||||
| ディスプレイ |
静電容量方式タッチスクリーン
4.3インチ TIF カラーLCD 800×480 WVGA |
||||||
| キーボード | 6キー（電源キー含む） | ||||||
| GNSS機能（SBAS対応） | – | ||||||
| カメラ機能（5M ピクセル） | – | ||||||
| インターフェース |
RS-232C 規格準拠
USB2.0（TypeA／Micro B） マイクロSD／SDHC カードスロット |
||||||
| ワイヤレス通信 |
Bluetooth 無線機能 … Ver2.1+EDR 準拠、送信出力：クラス1.5（クラス1 相当）
無線LAN … IEEE 802.11b/g/n |
||||||
| 防塵・防水性能 | IP68（JISC0920:2003）準拠 | ||||||
| 使用温度範囲 | -30℃ ～ +60℃ | ||||||
| 使用時間 | 約20時間 | ||||||
| 寸法 | 91(W) × 184(H) × 38（D) mm | ||||||
| 質量（バッテリー含む） | 約0.6kg | ||||||
特長・機能
マルチGNSS対応
受信可能な衛星数や信号が増加することにより、RTK初期化時間の短縮や測位率の向上、精度の安定化などの効果が得られます。
特に中華人民共和国の運用するBeiDouはGPSに匹敵する衛星数が利用でき、従来のGPS+GLONASS+QZSSにBeiDouを追加することで、測位性能が大幅に向上し、作業効率の向上に貢献します。
デュアルアンテナ対応
デュアルボードタイプは、2台のアンテナを接続することにより、MR-2を搭載する機体のRTK位置情報だけでなく方向角・傾斜角情報も高精度にリアルタイムに測定、出力することが可能なHD2技術を搭載しています。機体が静止状態や低速度においても、正確な姿勢状況が常に把握出来るため、移動体の計測や制御に最適です。
優れた耐環境性
堅牢なボディはIP67の防塵防水性に加え、優れた耐振動・衝撃性を備えています（MIL-STD 202G、SAE J1211、IEC 60068-2-27に準拠）。過酷な使用環境においても安心して利用できる設計です。
GNSS転圧管理システムのセンサーとして最適！
ローラーの走行位置を記録することにより転圧回数を把握できる、締固め管理システムのセンサーとしてMR-2は最適です。安定した施工品質の実現に貢献します。
仕様
| 機種名 | MR-2 | |
|---|---|---|
| タイプ | GGD シングルボード | |
| 最大受信衛星数 | 226衛星 *1 | |
| GPS | ○ | |
| GLONASS | ○ | |
| QZSS | ○ | |
| BeiDou | （オプション） | |
| Galileo | （オプション） | |
| SBAS | ○ | |
| 受信信号 | GPS | L1 C/A、L1C、L1P(Y)、L2P(Y)、L2C、 L5 |
| GLONASS | L1 C/A、L1P、L2 C/A、L2P | |
| QZSS | L1 C/A、L1-SAIF、L1C、L2C、L5 | |
| BeiDou（GGDはオプション） | B1、B2 | |
| Galileo（オプション） | E1、E5a、E5b、E5AltBoc | |
| SBAS | WAAS/MSAS/EGNOS | |
| デュアルアンテナ | – | |
| 精度 （D：測定距離）*2 |
リアルタイム | 水平：(5 mm + 0.5 ppm x D) m.s.e. |
| キネマティック | 垂直：(10 mm + 0.8 ppm × D) m.s.e. | |
| DGPS | 水平：0.3m / 垂直：0.5m | |
| SBAS | 水平：0.8m / 垂直：1.2m | |
| 方向角 | – | |
| 傾斜角 | – | |
| データ更新間隔 | 最大20Hz | |
| RTKデータフォーマット | TPS、 RTCM SC104 v 2.x、 3.x、CMR/CMR+ | |
| NMEA出力フォーマット | NMEA 0183 バージョン 2.x および3.0 | |
| メモリー | 8GB 内蔵 | |
| コネクター | シリアル・1PPS・電源ポート | Deutsche DTM シリーズ12 ピン
（標準ケーブル構成：Dsub x 2、 BNC、SAE） |
| イーサネット・電源ポート | Turck M12 8 ピン（標準ケーブル構成：RJ45、 SAE） | |
| アンテナポート | TNC | |
| 防塵・防水保護等級 | IP67 | |
| 湿度 | 100% | |
| 振動 | ランダム振動 | MIL-STD 202G、Method 214A、Test Curve A、5.35g RMS |
| 正弦波振動 | SAE J1211 Section 4.7g、4g Peak | |
| 衝撃 | IEC 60068-2-27 edition 4、Table A.2 25g、6ms | |
| 使用温度範囲 | -40℃ ～ +75℃ | |
| 保存温度範囲 | -50℃ ～ +85℃ | |
| 寸法 | 172 (w) x 166 (d) x 49 (h) mm | |
| 質量 | 0.88kg | |
| 外部電源入力 | 9 ～ 36 VDC | |
| 消費電力 | 5W | |
*1 1衛星1信号の場合。*2 精度は、衛星数、衛星配置、マルチパス、電離層、大気状態等の影響により満たされない場合があります。
特長・機能
マルチGNSS 対応
GPS はL1、L2 に加えL5 を受信でき、GLONASS、QZSS、MSAS、BeiDou *1、そしてGalileo *2（オプション）も利用可能です。
*1 BeiDou：中華人民共和国が運用している衛星測位システム。*2 追加発売予定。
長時間観測対応
本体内部に、大容量バッテリーを内蔵しました。観測はアンテナをつなぐだけ。内蔵バッテリーで20時間*の連続観測が可能です。
* スタティック観測時
優れた耐環境性
保護等級IP67に適合した堅牢性の高い製品です。MIL-STD-810G規格をクリアした耐衝撃性も備え、現場を選ばず作業が可能です。外部電源使用時には、-40℃ ～ +80℃で使用が可能です。
Web ブラウザで操作可能
特別なソフトが無くても、ネットワーク経由で動作状況の確認やファームウェアの更新等が行うことができるWebインターフェースを搭載しました。内蔵のWi-Fiと接続すれば、タブレット等から直接操作ができます。また、インターネットに接続されていれば、遠隔地からの操作や管理を行う事も可能です。
多彩なインターフェイス
特別なソフトが無くても、ネットワーク経由で動作状況の確認やファームウェアの更新等が行うことができるWebインターフェースを搭載しました。内蔵のWi-Fiと接続すれば、タブレット等から直接操作ができます。また、インターネットに接続されていれば、遠隔地からの操作や管理を行う事も可能です。
多彩なアプリケーション（オプション）
データコレクタFC-500用の各種アプリケーションおよびWindowsパソコン用データ処理プログラムが利用可能です。
→GNSS 統合観測・RTK 移動局観測、GNSS-Pro
仕様
| 機種名 | NET-G5 | ||
|---|---|---|---|
| タイプ | GGD | ||
| 国土地理院 測量機種登録 | 1級GNSS測量機 | ||
| チャンネル数 | 452ch | ||
| GPS | ○ | ||
| GLONASS | ○ | ||
| QZSS | ○ | ||
| BeiDou | （オプション） | ||
| Galileo | （オプション） | ||
| SBAS | ○ | ||
| 受信信号 | GPS | L1 C/A、L1C、L1P(Y)、L2P(Y)、L2C、L5 | |
| GLONASS | L1 C/A、L1P、L2 C/A、L2P | ||
| QZSS | L1 C/A、L1-SAIF、L1C、L2C、L5 | ||
| BeiDou（GGDはオプション） | B1、B2 | ||
| Galileo（オプション） | E1、E5a、E5b | ||
| SBAS | WAAS/MSAS/EGNOS | ||
| 精度 （D：測定距離）*1 |
スタティック （短縮スタティック含む） |
水平：(3 mm + 0.1 ppm x D) m.s.e./垂直：(3.5 mm + 0.4 ppm x D) m.s.e. | |
| リアルタイムキネマティック | 水平：(8 mm + 1.0 ppm x D) m.s.e./垂直：(15 mm + 1.0 ppm x D) m.s.e. | ||
| DGPS | 水平：0.4m / 垂直：0.6m | ||
| SBAS | 水平：1m / 垂直：1.5m | ||
| データ更新間隔 | 20Hz（標準）、最大100Hz（オプション） | ||
| RTKデータフォーマット | TPS、 RTCM SC104 v 2.x、 3.x、CMR/CMR+ | ||
| NMEA出力フォーマット | NMEA 0183 バージョン 2.x および3.0 | ||
| リムーバブルメディア | SD/SDHC カード | ||
| 内部メモリー | 8GB | ||
| インターフェース | シリアル | 3ポート：ODU（RS232）及びDsub（RS232, RS232/RS422） | |
| USB | Mini-B 2.0（デバイス）及び Type-A（ホスト） | ||
| Wi-Fi | 802.11b クライアント/AP | ||
| Bluetooth | Ver. 2.1+EDR | ||
| セルラー *2 | GSM/GPRS/EDGE/UMTS/3G/CDMA | ||
| Ethernet | RJ45 | ||
| 防塵・防水保護等級 | JIS C 0920 保護等級IP67 に準拠 | ||
| 湿度 | 100%（結露対応） | ||
| 振動 | MIL-STD 810G、Method514.6、Category4 | ||
| 使用温度範囲 | 内蔵バッテリー使用時：-20℃ ～ +61℃、外部電源使用時：-40℃ ～ +80℃ | ||
| 寸法 | 150(W) x 200(D) x 60(H) mm | ||
| 質量 | 約2kg | ||
| 外部アンテナコネクター | N-Type コネクター | ||
| バッテリー | 内蔵（取り外し不可） バッテリー充電時間 5時間未満 |
||
| 使用時間 *3 | 約20時間（スタティック観測時） | ||
| 消費電力 | 5W ～ 8W（充電時最大50W） | ||
| 外部電源入力 | DC 9 ～ 28V | ||
| 電源入力ポート | 2ポート（ODU コネクター） | ||
*1 精度は、衛星数、衛星配置、マルチパス、電離層、大気状態等の影響により満たされない場合があります。
*2 ファームウェアの今後のバージョンアップで有効になります。
*3 使用温度、受信機設定、動作状況によって異なります。
特長・機能
デジタル無線搭載！
完全ケーブルレスRTK 観測を実現！
- 高速デジタル無線通信により、受信した全てのGNSS 衛星のデータを送信できます。GNSS の受信機能をフルに活用した快適なRTK 観測が可能です（GGDM-D / GDM-D タイプ）。
- ネットワーク型RTK観測においては、データコレクタ（オプション）にWi-Fiテザリング可能なスマートフォンを組み合わせることにより、簡便にネットワーク型RTKに対応させることが可能です。
GPS+GLONASSによるハイブリッド測位！Vanguard Technology™搭載
GNSSボードに先進のテクノロジーを搭載。GPS+GLONASSによる測位能力に磨きをかけました。226chという充実の受信チャンネル数を搭載、さらに準天頂衛星、Galileo衛星*の受信能力も装備、将来の対応を予定しています。
*Galileo衛星については、本格的な商業利用が開始された後に、オプションにて対応予定。
SD/SDHCカード対応！長時間スタティック観測でも余裕のメモリー容量
大容量のSDHCカードにも対応し、長期の出張や長時間の観測、簡易なモニタリングなど大量のスタティックデータ取得の必要がある場合でも安心の大容量のメモリーカードが利用できます。
軽量で頑丈なマグネシウムボディ！
ボディの素材は、衝撃にも強いマグネシウム合金を採用しています。また、防塵防水性能JIS保護等級IP67に準拠していますので、現場環境に左右されず安心して観測が行えます。
仕様
| 機種名 | HiPer V | |
|---|---|---|
| タイプ | GGDM-D（デジタル無線内蔵タイプ） | |
| チャンネル数 | 226ch | |
| GPS L1 | ○ | |
| GPS L2 | ○ | |
| GLONASS L1 | ○ | |
| GLONASS L2 | ○ | |
| Bluetooth | ○ | |
| 内蔵無線モデム | ○ | |
| GPS | L1搬送波：1575.42MHz
L2搬送波：1227.6MHz C/A コード：1.023Mbps Pコード：10.23Mbps L2C：0.5115Mbps |
|
| GLONASS | L1搬送波：1602+(J×0.5625)MHz
L2搬送波：1246+(J×0.4375)MHz J=-7～7（チャンネル番号に相当） C/Aコード：511Kbps Pコード：5.11Mbps |
|
| 精度
(D:測定距離) |
スタティック
（短縮スタティック含む） |
水平 ±(3mm+0.5ppm×D) m.s.e.
垂直 ±(5mm+0.5ppm×D) m.s.e. |
| リアルタイムキネマティック | 水平 ±(10mm+1.0ppm×D)m.s.e.
垂直 ±(15mm+1.0ppm×D)m.s.e. |
|
| データ更新間隔 | 10Hz（標準）、20Hz（オプション） | |
| RTKデータフォーマット | RTCMSC104（Ver.2.1, 2.2, 2.3, 3.0, 3.1）CMR2/CMR+ | |
| NMEA出力フォーマット | NMEA（Ver.2.1, 2.2, 2.3, 3.0） | |
| 寸法 | Ø184×H95mm | |
| 質量 | 1.31kg（バッテリー含む） | |
| 入力電源 | DC 6.7 ～ 18V | |
| 消費電力 | 4W
（無線モデム1W連続送信時：12.1W） （無線モデム受信時：9.4W） |
|
| 動作時間 *1 | BDC58使用時 | – |
| BDC70使用時 | 約7.5時間（スタティック観測時）
無線受信時：約6時間（RTK移動局観測時） 無線発信時：約3.5時間（RTK固定局観測時） |
|
| BT-73Q使用時（オプション） | 約24時間（スタティック観測時）
無線発信時：約10時間（RTK固定局観測時） |
|
| 周囲温度 | 動作：-20℃ ～ +65℃（無線モデム動作時：-20℃〜50℃）
保存：-45 ～ +70℃ |
|
| 耐水性及び耐じん性 | JIS C0920 保護等級IP67(耐じん形,防浸形)に準拠 | |
| メモリ | SD/SDHCカードスロット | |
| 入出力ポート | 電源ポート、RS232C×1 | |
| 表示 | LED×22 | |
| ボイスメッセージ | 音声による受信機ステータス案内 | |
| Bluetooth規格 | V2.1 Class1 *2 | |
| 無線モデム部 | 無線装置の種類 | デジタル簡易無線 |
| 使用周波数／ チャンネル |
351.20000MHz ～ 351.38125MHz
6.25kHz ステップ / 30チャンネル |
|
| 空中線電力（送信出力） | 1W / 500mW / 100mWの3段階切り替え | |
| 伝送速度 | 4,800bps | |
| 国土地理院登録 | 1級GNSS測量機 | |
*1 使用温度20℃、Bluetoothオンにて測定。
*2 接続するデータコレクターがClass2の場合、HiPer VはClass2で動作いたします。
レンタル内容（HiperⅡ、HiPerV共通）
| 固定局用 | HiPer本体（固定局）、バッテリー×2、固定局用外部バッテリー、整準台、整準台用アタッチメント、データケーブル、三脚 | ||
|---|---|---|---|
| 移動局用 | HiPer本体（移動局）、バッテリー×2、データケーブル、バイポット（二脚）、FC-250用アタッチメント、FC-250（アプリケーションをご指定ください） |
特長
①施工管理をクラウドサーバーで一元化
i-Constructionに対応、設計・施工・後処理がシームレスに連携

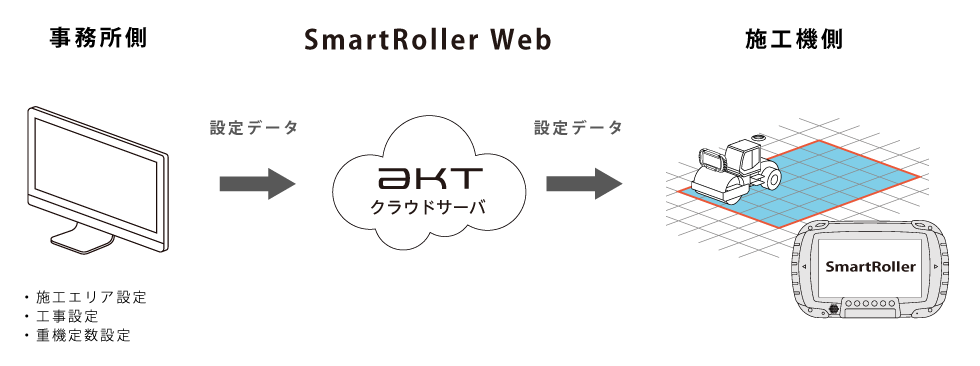

施工エリアや工事設定など初期設定はすべて事務所内からクラウドで設定、重機オペレータは施工エリアを選択して施工を行うだけなので、施工作業に専念できます。
施工結果は作業完了後にクラウドからダウンロード、次工程にスムーズにデータを連携することができます。
施工範囲・各種設定（画面イメージ）
②施工品質の向上
工法規定方式に対応、転圧状況をリアルタイムで表示
転圧した箇所が回数によってメッシュ毎に色分け表示されるため、施工しながら転圧回数の確認が即時に行えます。
人為的ミスやオペレータによる品質差が少なくなり、施工品質の確保につながります。
施工結果データはSmartRoller Webに送信され、事務所側で帳票を確認・印刷、さらに3D出来高データ出力も行えます。
帳票・データ入力(画面イメージ)
③機材設置 例
計測に必要なGNSS受信機・収納ボックス・通信機などの機材をHDT320に集約することで、機材の取付け作業を簡略化。
④リモートサポートで迅速な対応
設定・施工状況・トラブルシュートを遠隔地からサポート

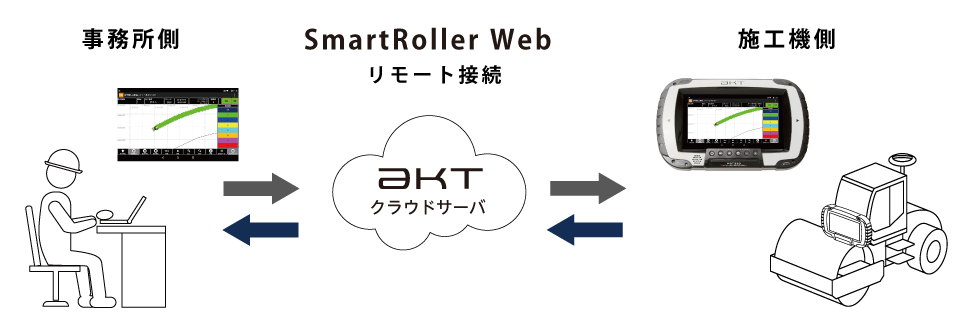

現場でのトラブルにクラウド経由で迅速に対応。ユーザー・販売店・レンタル会社から直接HDT320に接続し、リモートで問題を解決します。リアルタイムの施工状況も、遠隔地から確認できます。
⑤その他のデータ取込み
・TS(自動追尾トータルステーション)も利用可能
・酒井重工業製地盤反力装置(CCV)のデータを取込み、表示・記録、帳票出力が可能
・放射温度計の温度データを取込み、表示・記録、帳票出力が可能
・傾斜計からのデータで転圧面の高さを補正※準備中 2020年8月現在
尚、傾斜計は当社では扱っておりません。
旧モデルとの比較
・搭載しているGNSSモジュールが1周波から2周波に大幅な初期化時間の短縮が可能。
※HDT280は5分~10分 HDT320は補正情報が入ればほぼ数秒でFix
・様々な補正情報の選択が可能に。
HDT320同士のRTK運用のほかにVRS配信会社、通信キャリア補正情報、現場 設置固定局の補正情報も利用可能。
・HDT本体とアンテナ、補正情報の変更以外は現状のSmartRoller運用と変更点はありません。
仕様
| 型番 | HDT320 | |
|---|---|---|
| プラットフォーム | Android 5.0 | |
| CPU | NXP 1GHz クアッドコア | |
| メモリ | RAM | 4GB |
| ROM | 32GB | |
| 表示機能 | ディスプレイ | 10.1インチワイド 1000cd/m² |
| 解像度 | 1024×600 | |
| タッチパネル | 静電容量方式 | |
| 対応無線規格 | 3G:W-CDMA 800/1700/2100
4G:LTE 700/800/1500/1700/2100 |
|
| 無線機能 | 無線LAN | IEEE 802.11b/g/n |
| Bluetooth | V4.0+LE Dual mode | |
| 内蔵アンテナ | LTE/3G、GNSS、Wifi、Bluetooth | |
| インターフェース | 物理キー(電源、HOME、＋、－、ENTER、BACK) USB(TypeA)ポート×2(前面、背面) SIMカードスロット×1(Micro) microSDHCメモリーカード×2 RS232Cポート×4、RS422ポート×1 イーサネットポート(PoE対応)×1 NMEA2000(CAN)ポート×1 GNSS外部アンテナポート×2(内蔵GNSS用外部アンテナ) 3G/LTE用外付けアンテナポート×1 (内部アンテナとの切り替え式) |
|
| サウンド機能 | スピーカー内蔵、マイク内蔵 | |
| 搭載センサー | RKT-GNSSモジュール×2、加速度センサ ジャイロセンサ、コンパス、照度センサ |
|
| 本体カラー | 筐体（ブラック）、化粧パネル（ホワイト） | |
| サイズ | 351mm(W)×220mm(H)×76mm(D) | |
| 質量 | 2.7kg | |
| 耐環境性能 | IP67準拠、振動・衝撃(MIL-STD810G準拠) | |
| 動作温度範囲 | -15°～55°va | |
| 電源 | 外部電源または内蔵バッテリー | |
| 外部電源範囲 | +10.8～36V、5A | |
| バッテリー容量 | 5200mAh | |
| バッテリー駆動時間 | 約3.5時間（省電力動作モード時） | |
| 付属品 | 保護カバー、取扱説明書、電源ケーブル | |
通信サービスのご紹介
■ジェノバ方式 VRSサービス GNSS補正情報配信サービス
https://www.akasakatec.com/products/software/jenoba/
■高精度測位サービス ichimill
https://www.softbank.jp/biz/services/analytics/ichimill/
料金につきましては一度お問い合わせください。
関連商品
転圧管理システム Compaction Meister
本システムは「SmartRoller」とは別物になります
ご検討の際は1度担当営業までご連絡ください
- 《メーカー》
- 酒井重工業
- 《型番》
- Compaction Meister
- 《活用技術・システム》
- 建設ICT
特長・機能
・加速度応答法(CCV)を標準搭載し、帳票が可能
・ICT化に伴い施工進捗の確認が可能
・2周波GNSS採用(初期化時間を大幅に短縮)
・クラウドネットワークサービス
施工データの作成や帳票は、ネットワーク環境があればどこでも可能
・ヘビーデューティーな環境対応
防水、防塵、耐振仕様
・ICT土工からICT舗装まで幅広く活躍
多様なローラに搭載可能
仕様
| 電源電圧(V) | 12/24共通 |
| 使用温度環境(℃) | -10～50 |
| 使用湿度環境(％) | 85 |
| ディスプレイ仕様 | |
| 寸法(H×L×W) mm | 76×351×220 |
| 表示部 | 10.1インチワイド |
| 耐振動 | MIL-STD810G準拠 |
| 保護等級 | IP67 |
