AXISテラ KYR
TERA＆高精度 矩・横レーザー
・目に安全な故障時網膜保護回路を搭載
・精密な地墨合わせができる回転微調整機能付
・本体に直接三脚の取り付けができます
・壁際5cmのレーザー出射が可能
※エレベーター三脚3000に取り付ける場合は、別売の三脚用アダプターが必要となります
- 《メーカー》
- TAJIMA
- 《型番》
- AXT-KYR
- 《活用技術・システム》
特長・機能

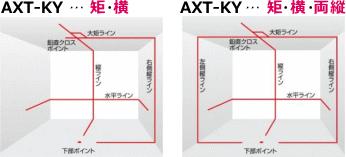

レーザータイプ
出射ライン／モード切替え（同時出射可能）
〈緑点灯〉縦ライン・下部ポイント
〈赤点灯〉水平ライン
〈オレンジ点灯〉テラモード
仕様
| 機種名 | AXISテラ KYR AXT-KYR |
|||
|---|---|---|---|---|
| 出射光光源 | 可視光半導体レーザー | |||
| 波長 |
ライン：635nm 下部ポイント：650nm |
|||
| レーザー安全基準 | クラス1M（JIS C 6802:2005） | |||
| 光出力 | 2.5mW以下 | |||
| パルス幅 | 50μsec（通常モード時） | |||
| 精度 |
縦ライン精度：10mで±1mm（5mで±0.75mm） 水平ライン精度：10mで±1mm（5mで±0.5mm） 左右通り精度：20mで±2mm（10mで±1.5mm） |
|||
| 直角精度 | 90°±（2mm／10m） | |||
| 鉛直点精度 | 5mで±1mm（3mで±0.75mm） | |||
| ライン幅 | 10mで約3mm | |||
| 自動補正範囲 | ±2°（範囲外はレーザーライン消灯） | |||
| 制動方式 | マグネットダンパー方式 | |||
| 防塵・防水性能 | 保護等級IP54（防じん形・防まつ形） | |||
| 使用温度 | -5℃ ～ +40℃ | |||
| 電源 |
単3形アルカリ乾電池4本 （単3形Ni-MH充電池も使用可） |
|||
| 連続使用時間 |
フルライン・テラモード時：約9時間 フルライン・通常モード時：約19時間 |
|||
| 電池寿命警告 |
レーザー光点滅 （30秒間点滅後レーザー消灯、スイッチ部LEDのみ点滅） |
|||
| 外形寸法 | 高さ196mm × 幅121mm | |||
| 重量 | 本体約1,200g（電池含む）、ケース収納時約2,450g | |||
| 微調整範囲 | 10m先で±320mm | |||
