ローテーティングレーザー RL-200 2S

勾配設定機能付ローテーティングレーザー

・急勾配、複合勾配にも対応
・高信頼の再現性
・施工の誤差をより少なく!…水平精度±7”
・長時間稼動100時間を実現
・広域作業現場対応
・離れていても操作可能な双方向リモコン *2Sのみ対応

《メーカー》
トプコン
《型番》
RL-200 2S ※1S…1軸勾配、2S…2軸勾配
《活用技術・システム》

特長・機能

用途に応じて選べる2タイプ

RL-100、200 1S[1軸勾配] -5%~+25%
RL-100、200 2S[2軸勾配] X軸:±10%
Y軸:-5%~+25%

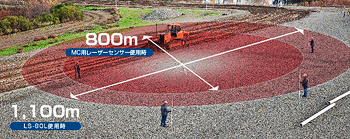

使用範囲 直径1,100m!*
造成、道路工事、グラウンド整備、農地整備などあらゆる規模の現場で活躍します。 *レベルセンサーLS-80L使用時。



RL-200は高精度7″を実現!
世界トップクラスの高精度です。いつでも均一な勾配施工が可能です。

簡単設置
本体を基最大25%の勾配設定準方向に合わせて勾配値を入力、最大25%の勾配設定が可能で複合勾配にも対応しています。



長距離使用でバッテリーも長持ち!
アルカリ乾電池4本でRL-100なら85時間、RL-200では100時間使用可能です。充電式バッテリーでも約80~90時間使用可能。

コンパクトリモコンRC-400 標準装備*

  • 双方向無線採用 … 常にリモコンで本機の状態を確認することができるため異常をすぐに察知する事ができます。
  • 無線到達距離300m … 作業エリアを気にすることなくコントロール可能です。
    ※無線リモコンは2Sタイプのみ対応。

仕様

機種名 RL-100 1S RL-100 2S RL-200 2S
精度 ±10″ ±7″
自動整準範囲 ±5°
測定範囲(直径) 800m 1100m(LS-80L使用時)
光源 685nm 690nm
出力 2.5mW
回転数 300/600/900r.p.m.
勾配設定範囲 -5% ~ +25% X:-10% ~ +10%
Y:-5% ~ +25%
X:-10% ~ +10%
Y:-5% ~ +25%
レーザー安全基準 JISクラス3R
使用時間 約85時間(アルカリ乾電池)
約80時間(Ni-MH充電式バッテリー BT-67Q)
約100時間(アルカリ乾電池)
約90時間(充電式バッテリー BT-67Q)
耐水性及び耐じん性 JIS C 0920 保護等級 IP66(耐じん形・耐水形)に準拠
使用温度範囲 -20℃ ~ +50℃
リモコン RC-400 * 無線:双方向2.4GHz無線
通信距離:300m
耐環境性:IP66
無線:双方向2.4GHz無線
通信距離:300m
耐環境性:IP66
寸法 174(L)×218(W)×253(H)mm
質量 約3.4kg(乾電池含む)/ 約3.6kg(BT-67Q含む)

* 無線リモコンはRL-100 1SおよびRL-200 1Sには対応していません。



LS-80L (オプション)主な仕様

機種名 LS-80L
分解能 ファイン/コース ±1mm/±2mm
段階表示 9段階+ハズレ表示
感帯幅 50mm以上
表示方法 LCD表示、表裏各1
耐水性及び耐じん性 JIS C 0920保護等級IP66(耐じん形・耐水形)に準拠
オートカットオフ 約30分
ブザー音 強/弱/OFF
電源/使用時間(アルカリ) 単3乾電池2本/約120時間(+20℃)
電源寿命警告 LCD表示
警告通信 ハイアラート/電池残量警告
使用温度範囲 -20℃ ~ +50℃
質量 190g(電池含む)
寸法 146(L) × 76(W) × 26(H)


対応レベルセンサー

機種名 LS-80L
オプション
LS-80A
オプション
LS-90
オプション
測定範囲(直径)* 1,100m 800m
分解能 ±1mm/±2mm ±0.5mm/±2mm
表示 液晶(表裏) 液晶(表裏)+LED
R体警告通知
気泡管

* RL-200と組み合わせた場合。測定範囲は組み合わせるローテーティングレーザーによって変わります。
