SmartRoller(スマート・ローラー)

SmartRoller クラウド型転圧管理システム for Android HDT280
事務所から「SmartRollerWEB」で設定したデータを、
工機側HDT280SmartRoller」の起動時にダウンロード。
オペレータは設定データに従って操作するだけで作業を遂行できます。

クラウドサーバを介した現場との迅速なやり取り、データの一元化による業務の効率化とスピードアップで、管理者・オペレータの省力化につながります。

《メーカー》
アカサカテック
《型番》
SmartRoller
《活用技術・システム》
  • i-Construction
  • 建設ICT
  • 転圧管理システム
NETIS クラウド型転圧管理システム(SmartRoller)(OK-170005-A)

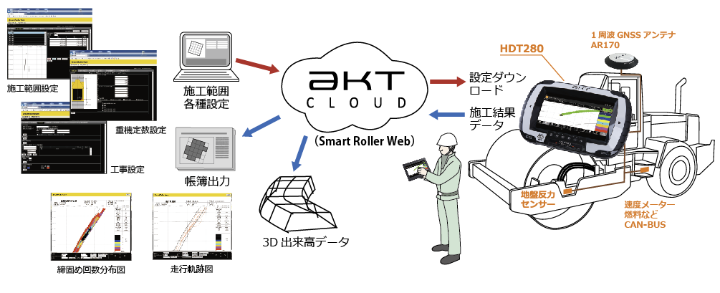

イメージ図

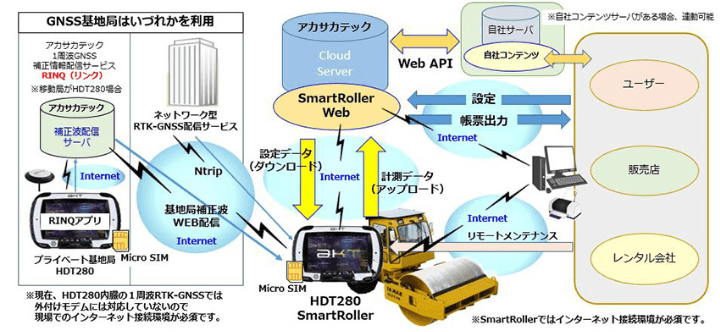

システムの概略

特長・機能

  • アカサカテック製堅牢型Android端末「HDT280」を使用したクラウド型の転圧管理システムです。
  • HDT280は1周波RTK-GNSSを内蔵したIoTに対応したAndroid端末です。
  • 1周波RTK-GNSSを採用することで、価格ダウンを実現します。
  • 今まで複数あった使用機材がHDT280端末1台に集約されます。
  • クラウドサービスを利用することにより、データを一元管理することができます。
  • 隔操作でトラブルシューティングが容易になります。
  • プライベート基地局設置で複数現場・複数台数の移動局に配信可能です(RINQ)。

機器接続

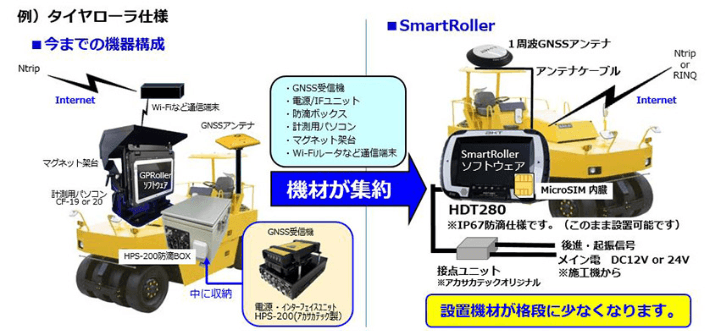

施工機側機器接続について

機器構成標準(HDT280内蔵1周波RTK-GNSSを使用する場合)

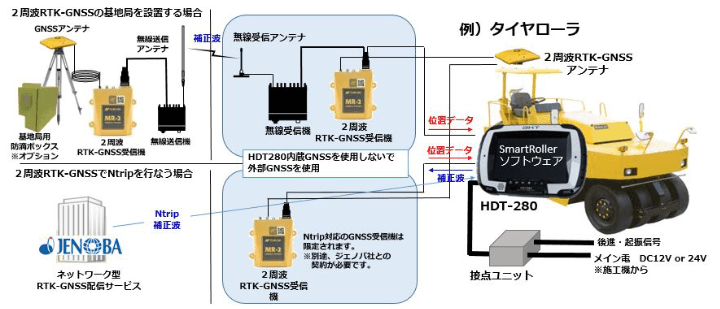

外部RTK-GNSSを使用する場合

外部のGNSS受信機も利用可能(HDT280内蔵の1周波RTK-GNSSを使用しない)

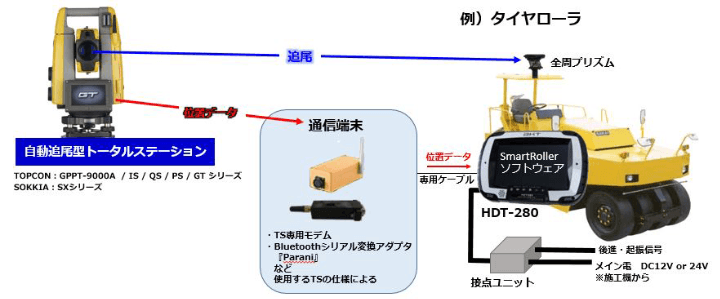

TS(自動追尾トータルステーション)を使用する場合

TS(自動追尾トータルステーション)も利用可能

SmartRollerWeb

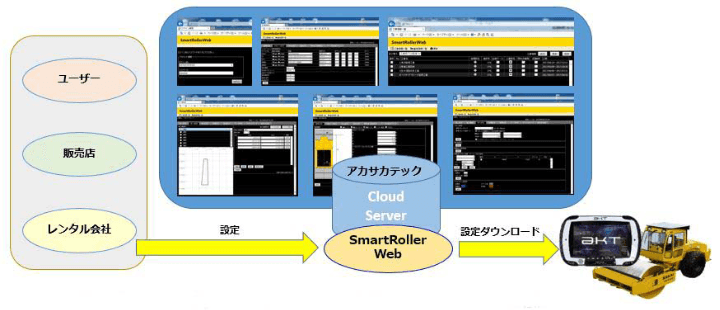

SmartRollerWeb 設定

SmartRollerWebで設定を行うと、現場に登録された移動局側HDT280「SmartRoller」は起動時に設定をダウンロードして反映します。

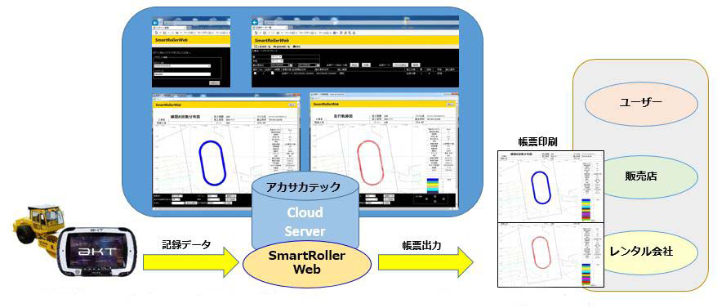

SmartRollerWeb 帳票出力

移動局側HDT280(SmartRoller)で記録されたデータはSmartRollerWebに送信されます。
事務所側ではSmartRollerWebで帳票を確認・印刷することができます。

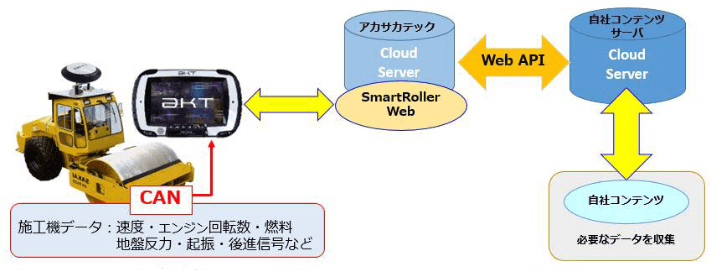

SmartRollerWeb その他コンテンツ

CAN-BUS

HDT280はCAN-BUSポートがあるので、施工機からのデータがCAN-BASで出力されれば、取込み・表示が可能です。(※カスタマイズの必要があります)
データベースからWeb APIで自社コンテンツに受渡し可能です。

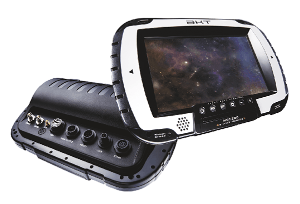

HDT280

HDT280は、AndroidOSを搭載した堅牢型ターミナルで、3G/LTEモジュール搭載によるインターネット接続環境の提供と、各種外部機器・センサーとの接続性を重視したコンセプトで設計されています。

GNSSについては、1周波RTK-GNSSモジュールを2基搭載し、高精度コンパスとしての利用や、重機、起重機船・クレーンの位置などの姿勢把握をシンプルな構成で実現できます。
Androidアプリケーションからは、提供予定のSDK(開発キット)を使い、ユーザアプリケーションからHDT280の各外部ポート・デバイスへの容易なアクセスが可能となります。

HDT280仕様

型番 HDT280
プラットフォーム Android 5.0
CPU Freescale、1GHz、クアッドコア
メモリ RAM 4GB
ROM 32GB
表示機能 ディスプレイ 10.1インチワイド 1000cd/m^2
解像度 1024×600
タッチパネル 静電容量方式
対応無線規格 3G:W-CDMA 800/1700/2100
4G:LTE 700/800/1500/1700/2100
無線機能 無線LAN IEEE 802.11b/g/n
Bluetooth V4.0+LE Dual mode
内蔵アンテナ LTE/3G、GNSS、Wifi、Bluetooth
インターフェース キーパッド(電源、HOME、+、-、ENTER、BACK)
USB(TypeA)ポート×2(前面、背面)
SIMカードスロット×1 (Micro)
microSDHCメモリーカード×2
RS232Cポート×1
RS422ポート×1
イーサネットポート(PoE対応)×1
NMEA2000(CAN)ポート×1
GNSS外部アンテナポート×2(内蔵GNSS用外部アンテナ)
3G/LTE用外付けアンテナポート×1(内部アンテナとの切り替え式)
サウンド機能 スピーカー内蔵
マイク内蔵
搭載センサー GNSS(GPS/GLONASS/Beidou/SBAS/QZSS)
※GNSSはLTE内蔵GNSS、RTKGNSSモジュール×2搭載
加速度センサ、ジャイロセンサ、コンパス、照度センサー
本体カラー 筐体(ブラック)、化粧パネル(ホワイト)
サイズ 351(幅)×220(高さ)×76(奥行き)
質量 2.7kg
耐環境性能 IP67準拠
振動・衝撃(MIL-STD810G準拠)
動作温度範囲 -15°~55°
電源 外部電源または内蔵バッテリー
外部電源範囲 +10.8~36V、5A
バッテリー容量 5200mAh
バッテリー駆動時間 約3.5時間(省電力動作モード時)
付属品 保護カバー、取扱説明書、電源ケーブル
