移動体計測用モジュラー型GNSS受信機 MR-1

移動体計測向け 2周波RTK-GNSS 受信機

・ユニバーサルトラッキング技術による信頼性の高い衛星受信
・最大100Hz の高速RTK 測位データ更新速度(オプション)
・VISOR™ 技術による方向角・傾斜角データ出力(オプション)
・信頼の輸送機器用コネクタ採用
・軽量で頑丈なマグネシウム筐体
・高い防水、防塵、耐衝撃性

《メーカー》
トプコン
《型番》
MR-1 GGD
《活用技術・システム》
  • 建設ICT
  • 移動体計測

特長・機能

モジュラー型GNSS受信機
MR-1は移動体計測用GNSS受信機として、過酷な使用環境に耐える設計です。IP67の防塵防水性に加え、優れた耐衝撃性を備えています(SAE J 1455、MIL-STD 202Gおよび810F規格に準拠)。高精度な位置情報を提供し、移動体計測や制御を強力にサポートします。

優れた受信能力と移動体計測・制御に最適なGNSSボード
MR-1の搭載するユニバーサルトラッキング技術は、GPSとGLONASSからの信号を様々な環境下で的確に追跡し、信頼性の高い高精度な位置情報を提供します。最大100Hzのデータ更新レートと、デュアルアンテナ対応およびVISOR™技術による方向角・傾斜角データ出力は、移動体計測や制御を行うのに最適な優れた機能です。

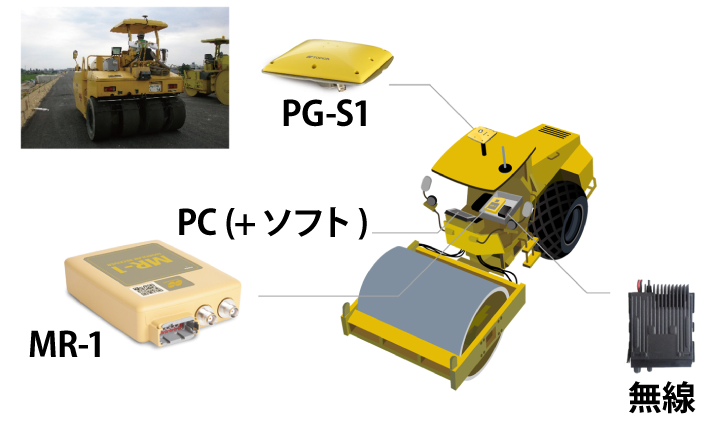

GNSS転圧管理システムのセンサーとして最適!
ローラーの走行位置を記録することにより転圧回数を把握できる、締固め管理システムのセンサーとしてMR-1は最適です。安定した施工品質の実現に貢献します。

仕様

機種名 MR-1
受信性能
チャンネル数 72ch
受信信号
GPS L1C/A 、L2C、 L2P(Y)
GLONASS L1C/A、L1P、L2C/A、L2P
SBAS WAAS、MSAS、EGNOS
アンテナ デュアル外部アンテナ入力 *1
精度
RTK 水平:(10mm+1.0ppm x D) m.s.e
垂直:(15mm+1.0ppm x D) m.s.e
DGPS 水平:0.4m/垂直0.6m
SBAS 水平:1m/垂直1.5m
方向(デュアルアンテナ時) 0.1°/L(L:アンテナ間距離(m))
傾斜(デュアルアンテナ時) 0.07°/L(L:アンテナ間距離(m))
データ出力
データ更新間隔 20Hz(標準)、100Hz(オプション)
RTKデータフォーマット TPS、RTCM SC104 v2.x、3.x、CMR/CMR+
NMEA出力フォーマット NMEA 0183 バージョン2.x、3.0、3.01
コネクター
通信・電源ポート DEUTSCHE DTM Series 12pin
アンテナポート 2ポート、TNCコネクター
耐環境性能
使用温度範囲 -40℃ ~ 75℃
保存温度範囲 -50℃ ~ 85℃
防水・防塵保護等級 IP67
湿度 SAE J1455 Sec4.2
振動 SAE J 1455 Sec4.10、MIL-STD 202G、MIL-STD 810F
衝撃 SAE J 1455 Sec4.11、MIL-STD 202G、MIL-STD 810F
諸般
寸法/質量 115 x 35 x 155 mm/0.4kg
電源
外部電源入力 DC 9~36V
消費電力 最大 4W @24VDC

* デュアルアンテナを利用する場合は、別途VISOR™モードオプションが必要です(有償)
