ICT施工 Construction by ICT
物体検知型映像鮮明化システム Clear Drive® Object detection type picture sharpening system
特許第7273438号
鮮明化装置、鮮明化プログラムおよび鮮明化方法
NETIS登録番号:HKー230013ーA
最先端の鮮明化で冬季走行をより安全に!

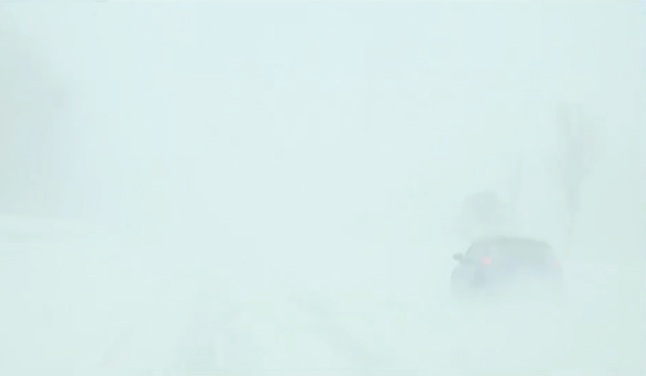

物体検知型映像鮮明化システムは、除雪作業やパトロールをはじめ、悪天候下における運転をカメラとモニターで支援するシステムです。
![](https://www.iwasakinet.co.jp/wp-content/uploads/2022/03/clear-drive_05_re.jpg)
概要
![](https://www.iwasakinet.co.jp/wp-content/uploads/2022/03/clear-drive_02.jpg)
![](https://www.iwasakinet.co.jp/wp-content/uploads/2022/03/clear-drive_03.jpg)
![](https://www.iwasakinet.co.jp/wp-content/uploads/2022/03/clear-drive_04.jpg)
特性
システム構成例
![](https://www.iwasakinet.co.jp/wp-content/uploads/2023/06/20230614_01.png)
- 映像鮮明化装置
映像の鮮明化、画像認識を行う装置。専用BOX(上記画像)に収納し、後部スペースに設置。- 画像処理を用いた、Webカメラ映像の鮮明化。

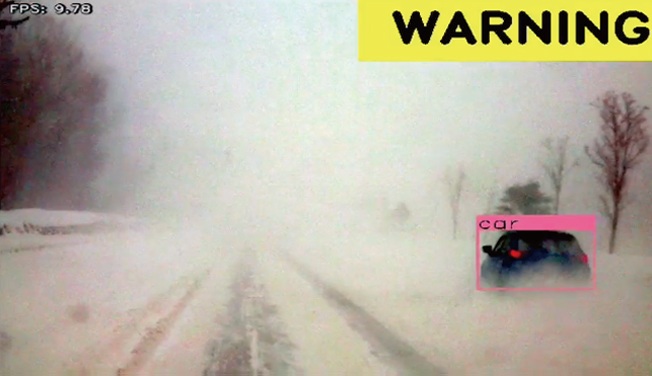

- 人、車、信号、矢羽を鮮明化した映像から、ディープラーニングで検出する。
- 検出した物体の距離を推定し、警告を表示する。
![](https://www.iwasakinet.co.jp/wp-content/uploads/2023/06/20230614_02.png)
- 高解像度USBカメラ
走行車両の前方を撮影するカメラ。
フロントガラス内側に設置。
![](https://www.iwasakinet.co.jp/wp-content/uploads/2023/06/20230614_03.png)
- モニタ
鮮明化映像を映すモニタ。運転席向きに設置。
システム仕様
映像鮮明化装置
ハードウェア
サイズ | 160×220×90 mm |
入力 | USB3.0 |
出力 | HDMI |
電源 | 12-24V,10A-5A |
対応温度 | -10~60℃ |
対応湿度 | 95%(結露なきこと) |
対振動 | 3Grms |
ソフトウェア
リアルタイム処理 | 映像の鮮明化 車両、人、信号、矢羽の物体検知 車両の距離推定と警告表示 |
処理遅延 | 0.1秒以内 |
高解像度USBカメラ
解像度 | HD対応 約200万画素 |
フレームレート | 最大30fps |
給電 | USB |
出力 | USB |
画角 | 対角80° |
対応温度 | 5~40℃ |
焦点距離 | 30cm~∞ |
モニタ
本体サイズ | 264.57×173.29×35.70 mm |
解像度 | 1280×800 |
画面サイズ | 10.1 inch |
入力 | HDMI |
電源 | 12V DC |
対応温度 | 0~50℃ |
対応湿度 | 90%(結露なきこと) |
タッチ方式 | 投影型静電容量方式 |
※仕様は変更する場合がございます。
動画
カタログ
本システムの詳しい資料はこちらよりダウンロードいただけます。
物体検知型映像鮮明化システムカタログ(PDF:4MB)
