GPRoller

GPRoller(ジーピーローラー)は、RTK-GPS を使用した振動ローラ転圧管理システムです。
ローラの位置をRTK-GPSで計測し、転圧回数をカウント、リアルタイムに転圧状況を運転席のコンピュータに記録・表示させます。転圧回数は、回数に応じて色分けされた任意サイズのメッシュで表示され、オペレータは運転席のコンピュータ画面を見ながら転圧状況を確認でき、転圧不足の個所などを把握することができます。管理室(事務所)側ではその日の施工データを読込み、帳票出力などを行います。

《メーカー》
アカサカテック
《型番》
GPRoller
《活用技術・システム》
  • i-Construction
  • 建設ICT
  • 転圧管理システム
NETIS TS・RTK-GPSによる転圧管理システム(GPRoller)(TH-100008-VE)

概要

造成工事などにおいて、盛土の品質及び施工管理を行うことは大変重要です。これまでの盛土の品質管理では、締固めた土の密度や含水比等を点的に測定する品質規定方式が主流になっていました(砂置換方やRI法による)。
GPSを用いた盛土の施工管理では、事前の試験施工において規定の締固め度を達成する為の締固め回数を決定し、その回数が確実に履行されたことを確認する工法規定方式を実現します。
GPRollerを導入することにより、振動ローラの走行軌跡が把握でき、転圧状況を効率的に管理することが可能になります。また、従来施工段階で不可能であった面的な管理もリアルタイムに行うことができ、品質の向上、状況の早期把握、工程時間の短縮、管理コストの削減が実現できます。

特長・機能

  • リアルタイム転圧管理
  • 転圧回数/地場反力/温度管理
  • 走行軌跡確認
  • RTK-OTF/ネットワーク型RTK(VRS等)に対応
  • TOPCON社製トータルステーション対応
  • 旧日本測地系、世界測地系、現場ローカル座標に対応
  • 管理ブロックサイズ:0.5m正方形(国土交通省の基準値)、0.25m~5mまで任意
  • 任意形状の多角形施工エリアを設定可能
  • 施工データ再現機能
  • 背景図DXF読み込み機能
  • 帳票出力:転圧回数色分図/走行軌跡図

システム構成

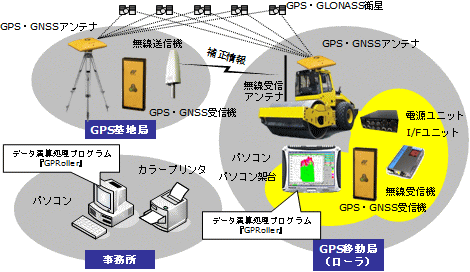

基地局を設けたRTK-OTF(リアルタイムキネマティック オンザフライ

ネットワーク型RTK-GPS(VRSなど

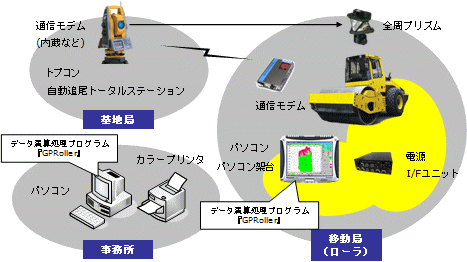

自動追尾トータルステーション
