レンタル取扱商品 Rental

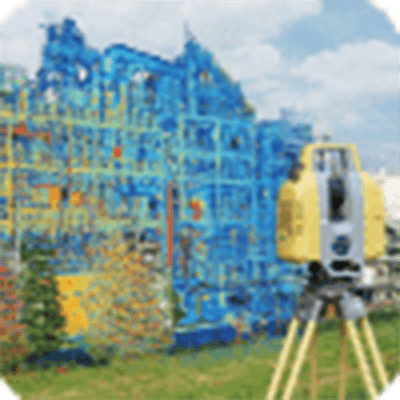

3D Laser Scanner GLS-2000

i-Constructionの点群計測に最適!
高密度3D 点群データによる面管理を実現!

  • 高速・高精度マルチレンジスキャニング
  • 高品質点群データ “Precise Scan Technology Ⅱ”搭載
  • 世界初! Direct Height Measurement機能搭載
  • 簡単・高精度レジストレーション
  • 直感的操作のオンボードソフトウェア
《メーカー》
トプコン
《型番》
GLS-2000(ロングタイプ)
《活用技術・システム》
  • i-Construction
  • 建設ICT
NETIS 地上型3次元レーザースキャナによる形状計測(KT-140022-VE)

特徴・機能

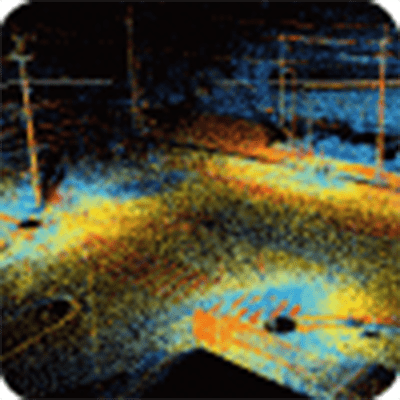

速さを追求したパルス(TOF)方式スキャナ

ノイズの少なさと長距離で定評のあるパルス方式に、ウルトラハイスピードサンプリング技術を採用。高速化を実現しました。

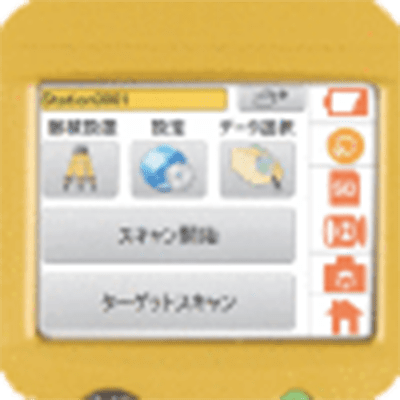

直感的操作のオンボードソフトウェア

ワンボタンでスキャンが開始できる簡単ソフトウェア。グラフィック表示で、操作性の良いコントローラです。

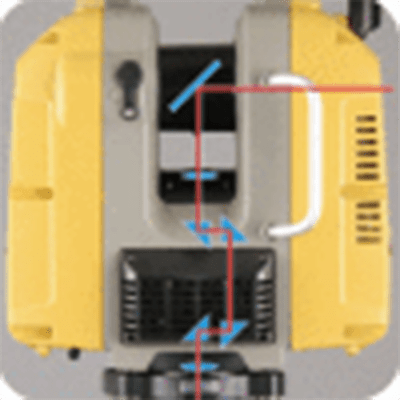

広角・狭角デュアルカメラ

広角170°/5Mピクセルカメラと、同軸で狭角8.9°/5M ピクセルカメラを搭載。広角カメラは、超高速で全周画の取得を可能としました。

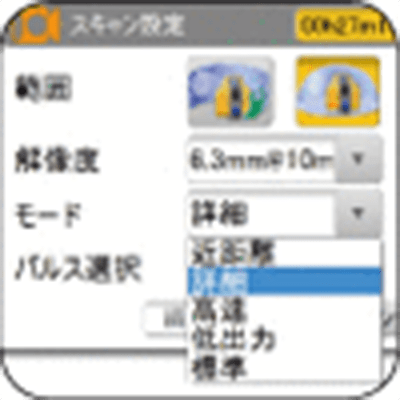

5種類の測定レンジモードを搭載

現場環境、要求精度に合わせ5種類の測定モードを搭載しました。様々なご要望にお応えします。

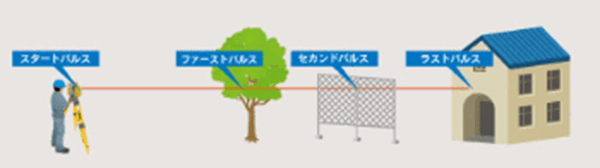

ファーストパルス/ラストパルス選択機能

広角170°/5Mピクセルカメラと、同軸で狭角8.9°/5M ピクセルカメラを搭載。広角カメラは、超高速で全周画の取得を可能としました。

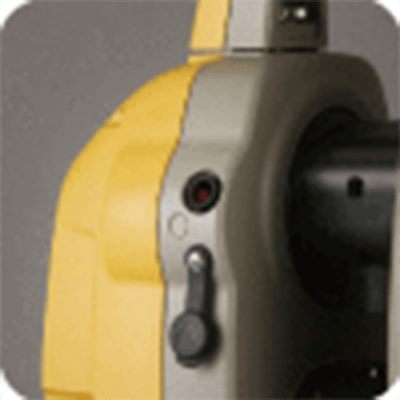

Direct Height Measurement(器械高自動測定)機能搭載

ボタンを押すだけで器械高を測定。簡単で、計り忘れの無い確実な作業が可能です。

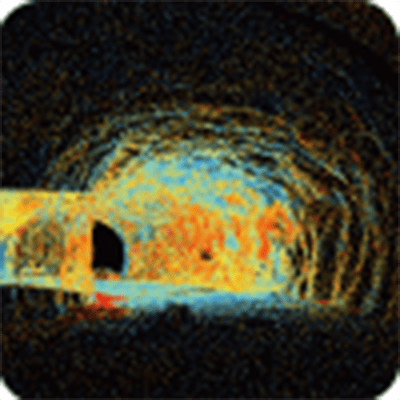

高品質点群データ
“Precise Scan Technology Ⅱ”搭載

低ノイズと高精度を両立させ更に進化した”Precise Scan Technology II”を搭載。驚くほどノイズの少ないデータは、後処理の効率化に大きく貢献します。

多彩なレジストレーションをサポート!

トータルステーションで馴染みのある器械点・後視点法、および後方交会法をレーザースキャナーでサポート。
測量機メーカートプコンならではの機能を含めた6種類のレジストレーションで現場作業が行えます。

MAGENT Collageがつなぐ、シームレスな現場の3D化!

MAGNET Collageは、観測からデータ処理・加工・出力、そして点群合成までを実現する3D点群処理ソフトウェアです。短時間で3次元点群モデルを作成することが可能です。

仕様

機種名 GLS-2000
タイプ ロング
測定距離 詳細モード(反射強度90%) 100m
高速モード(反射強度90%) 210m
低出力モード(反射強度90%) 210m
標準モード(反射強度90%) 500m
近距離モード(反射強度9%) 40m
スキャニング部
測定モード 詳細モード 高速モード 低出力モード 標準モード
スキャンスピード *3 最大120,000点/秒 最大120,000点/秒 最大48,000点/秒 最大60,000点/秒
レーザークラス Class 3R Class 1 Class 3R
レーザー 1064nm *4
スキャン密度(分解能)
スポットサイズ(FWHM) φ≦ 4mm φ≦ 11mm
1 ~ 20m 1 ~ 150m
点間隔 最少3.1㎜(10m 時)
最大点数 V:15,202 点/ライン(270°) H:20,268 点/ライン(360°)
測定範囲 V:270°/H:360°
角度精度 H : 6”/V : 6”
距離精度 3.5㎜(σ) 3.5㎜(σ) 4.0㎜(σ) 3.5㎜(σ)
1 ~ 90m 時 1 ~ 110m 時 1 ~ 110m 時 1 ~ 150m 時
面精度 2.0㎜(σ)
1 ~ 90m 時 1 ~ 110m 時 1 ~ 110m 時 1 ~ 150m 時
器械高測定機能
測定範囲 0.3 ~ 2.0m
測定精度 3.0㎜(専用ターゲット使用時)
カメラ部
画角 広角 : 対角 170°
狭角 : 8.9°x 11.9
角度補正装置
形式 液面反射プロファイル
補正範囲 ± 6’
表示部
形式 TFT-LCD 3.5型 VGA タッチパネル付き
その他
レーザー求心 ビーム径 1㎜φ(1m)/4㎜φ(1.5m)
画像求心 合焦距離 1m
インターフェース
カードスロット SDカード(SDHC Class6 以上)
電源部
内部バッテリー(BDC70)
容量 5240mAh/1 個 × 4 個 (2 直2 並で使用)
作動時間 2.5 時間 (4 個フルチャージ)
外観
寸法 228(D)× 293 (W) × 412 (H) mm (ハンドル、基盤含む)
機械高 226mm (基盤取り付け面からミラー回転中心まで)
質量 10kg (基盤、バッテリーを含む)
使用環境
動作温度範囲 -5 ~+ 45℃
保存温度範囲 -20 ~+ 60℃
防塵防水性能 IP54 (JIS C0920, IEC 60529)
